ED6xxx | Коммуникационные терминалы EL/ED

Последовательный интерфейс EL6021-0021 позволяет подключать устройства с интерфейсом RS422 или RS485, которые обмениваются данными с устройством автоматизации через соединитель. Активный канал связи работает независимо от системы шин более высокого уровня в полнодуплексном или полудуплексном режиме со скоростью до 115,2 кбод. Дифференциальная передача сигнала согласно RS422 гарантирует высокую помехоустойчивость благодаря гальванически развязанным сигналам.

Если несколько EL602x соединены вместе на шине, EL6021-0021 с увеличенными резисторами смещения можно использовать в качестве промежуточных устройств.

В сочетании с драйвером виртуального последовательного COM TwinCAT (см. TwinCAT Дополнения — Связь) EL6021-0021 можно использовать как обычный COM-интерфейс Windows.

Последовательный интерфейс EL6022 позволяет подключать устройства с двумя интерфейсами RS422/RS485. Устройства, подключенные к терминалу EtherCAT EL6022, обмениваются данными с устройством автоматизации через соединитель. Активный канал связи работает независимо от системы более высокого уровня EtherCAT в полнодуплексном режиме со скоростью от 300 бод до 115,2 кбод. Интерфейсы RS422/RS485 гарантируют высокую помехоустойчивость благодаря гальванической развязке сигналов. EL6022 может подавать 2 x 5 V/20 мА от источника питания E-bus (с гальванической развязкой, с защитой от короткого замыкания) для питания внешних устройств.

В сочетании с драйвером Virtual Serial COM TwinCAT EL6022 можно использовать как обычный COM-интерфейс Windows.

В TwinCAT 3.1 можно управлять лицензиями TwinCAT через устройства с лицензионными ключами. EL6072 воплощает аппаратный лицензионный ключ в модульной системе ввода-вывода EtherCAT. Он оснащен локальным хранилищем данных для хранения файлов лицензий TwinCAT-3.1. Связь осуществляется через EtherCAT.

EL6072 содержит сменную батарею (таблеточный элемент) под съемной передней крышкой, которая обеспечивает питание встроенных часов реального времени (RTC) в течение нескольких лет. Тест батареи можно запустить с помощью программного обеспечения или кнопки тестирования.

Устройство также доступно с предустановленными на заводе лицензиями как EL6072-0033. EL6072 и EL6072-0033 являются EtherCAT технически двумя разными устройствами и поэтому не являются взаимозаменяемыми в конфигурации ввода-вывода EtherCAT без изменения конфигурации.

Технологии безопасности постоянно совершенствуются с точки зрения защиты от атак. Вот почему продукты с лицензионными ключами Beckhoff 2-го поколения используют улучшенные и обновленные криптографические алгоритмы с подготовкой к криптографической гибкости и предлагают кнопку присутствия. Они образуют надежный лицензионный якорь с самыми современными технологиями. Кроме того, второе поколение предлагает функции лицензирования на основе времени через дополнительный RTC (часы реального времени).

В семейство устройств входят

• 2 разъема EtherCAT для стационарного использования: EL6071 без часов реального времени, EL6072 с часами реального времени с батарейным питанием
• 2 джойстика USB для мобильного использования: C9900-L101 без часов реального времени, C9900-L102 с часами реального времени с батарейным питанием

Второе поколение будет поддерживаться в будущих версиях TwinCAT 3.1 4026 и более поздних версиях.

Терминал памяти EtherCAT EL6080 имеет 128 КБ энергонезависимой памяти (NOVRAM). Терминал можно использовать для сохранения и считывания параметров и рецептов. Часть памяти также может использоваться для циклического хранения машинных данных, например, счетчиков рабочего времени или показателей производства. Зажим используется, например. B. в модульных концепциях машин с центральным управлением для хранения данных, связанных с модулем, в модуле машины.

Главный терминал AS-Interface EL6201 обеспечивает прямое подключение ведомых устройств AS-Interface. Интерфейс, совместимый с AS-Interface, поддерживает цифровые и аналоговые ведомые устройства согласно версии 3.0 (главный профиль M3, M4). Питание подключенных участников осуществляется через клемму подачи потенциала AS-Interface EL9520 со встроенным фильтром.

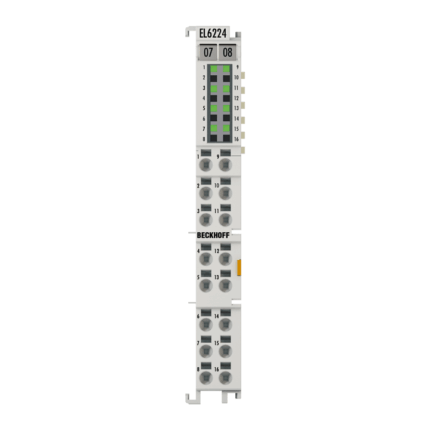

Терминал IO-Link EL6224 позволяет подключить до четырех участников IO-Link, так называемых устройств IO-Link. Это могут быть исполнительные механизмы, датчики или их комбинации. Соединение между терминалом и участником представляет собой соединение «точка-точка». Терминал параметрируется через мастер EtherCAT. IO-Link спроектирован как интеллектуальный канал связи между уровнем полевой шины и датчиком, благодаря чему информация о параметрировании может обмениваться двунаправленно через соединение IO-Link. Устройства IO-Link можно параметрировать с помощью сервисных данных из TwinCAT через ADS или очень удобно с помощью встроенного инструмента ввода в эксплуатацию IO-Link.

В стандартной настройке EL6224 работает как 4-канальный входной терминал 24 V постоянного тока, который при необходимости связывается с подключенными устройствами IO-Link, параметрирует их и при необходимости меняет режим работы. Интеграция в корпус HD с 16 точками подключения позволяет использовать каждое устройство IO-Link с использованием технологии 3-проводного подключения.

Дополнительные точки подключения для 24 V и 0 V можно реализовать через потенциальный распределительный терминал EL918x.
