TF1910

Благодаря интеграции UML (унифицированного языка моделирования) в TwinCAT 3.1 доступны два дополнительных редактора для моделирования программного обеспечения ПЛК. Существующие языки программирования TwinCAT ПЛК расширены за счет включения диаграммы классов UML и диаграммы состояний UML.

UML — это графический язык для анализа, проектирования и документирования программного обеспечения. Использование UML особенно подходит для объектно-ориентированных реализаций. Единообразное моделирование приложения ПЛК создает общепонятную документацию по программному обеспечению, которую также могут анализировать и обсуждать другие отделы.

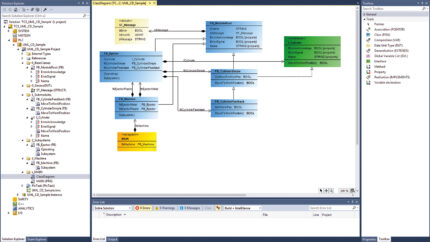

Диаграмма классов UML принадлежит к группе структурных диаграмм UML и может использоваться для схематического представления архитектуры программного обеспечения: классы объектов, элементы, которые они содержат, и отношения объектов могут быть четко изображены. С другой стороны, диаграмма состояний UML является частью диаграмм поведения UML и используется для динамического моделирования программного обеспечения. Временное поведение или процесс системы, зависящий от состояния, можно указать графически. При компиляции диаграммы состояний генерируется программный код, благодаря которому конечный автомат может выполняться непосредственно в TwinCAT в режиме реального времени. Процесс разработки поддерживается возможной отладкой в ​​онлайн-режиме.

Диаграммы UML предоставляют графическое представление, не фокусирующееся на технических деталях. Таким образом, они предлагают хороший обзор проекта ПЛК. Это позволяет, например, проверять требования к программному обеспечению перед полной реализацией, что предотвращает неполную или неправильную реализацию приложения. Графическое изображение управляющего кода на диаграмме UML также существенно способствует разработке продуманной архитектуры программного обеспечения. Такая архитектура является основой для простой и целенаправленной реализации даже сложных систем/требований. Кроме того, хорошо продуманная архитектура программного обеспечения может помочь разработать самодостаточные модули, которые можно повторно использовать для экономии времени и денег. В целом, хорошо спланированное программное обеспечение обычно приводит к меньшему количеству ошибок в программировании и, следовательно, к более высокому качеству кода. Графический доступ к программному обеспечению также упрощает обслуживание и отладку. Наконец, диаграммы UML используются для создания общепонятной документации программного обеспечения. С одной стороны, это можно использовать в качестве инструмента координации в команде разработчиков, например, для обмена идеями и концепциями или для определения требований. С другой стороны, приложение управления может быть представлено другим специалистам в области технологий, например инженерам-механикам или инженерам-технологам, с использованием диаграмм UML.

Примечание для загрузки: Пожалуйста, используйте только лицензию, она включена в установку TwinCAT 3.1 – eXtended Automation Engineering (XAE).
