BK9103

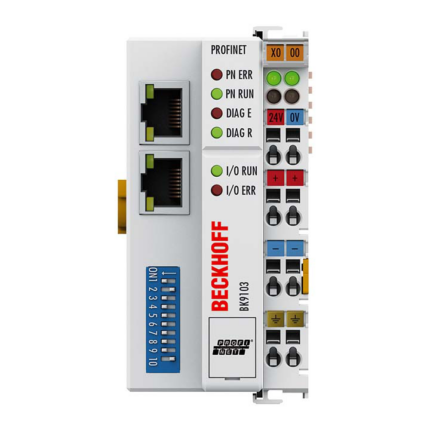

Шинный соединитель BK9103 соединяет PROFINET RT с модульно расширяемыми электронными клеммными колодками. Устройство состоит из шинного соединителя, любого количества клемм от 1 до 64 (255 с расширением K-bus) и конечного терминала шины.

Шинные соединители распознают подключенные клеммы и автоматически назначают входы/выходы словам в образе процесса. Шинный соединитель BK9103 поддерживает Ethernet 10 Мбит/с и 100 Мбит/с; Подключение осуществляется через общие разъемы RJ45. IP-адрес задается DIP-переключателем (смещение относительно свободно выбираемого начального адреса). В сетях с DHCP (услуга присвоения логического IP-адреса физическому адресу узла [MAC ID]) шинный контроллер получает свой IP-адрес от DHCP-сервера.

BK9103 содержит 3-портовый коммутатор. Два порта внешне подключены к сокетам RJ45 и могут использоваться. Это означает, что станции ввода-вывода могут быть настроены по линейной топологии вместо классической звездообразной топологии. Это значительно упрощает монтаж проводов во многих приложениях и снижает стоимость кабеля. Максимальное расстояние между двумя соединителями составляет 100 m. Можно каскадно подключить до 20 шинных соединителей BK9103, что обеспечивает максимальную длину линии 2 км.

PROFINET — это открытый стандарт промышленного Ethernet от PNO (пользовательская организация PROFIBUS). Для связи используются признанные на международном уровне ИТ-стандарты, такие как TCP/IP. PROFINET RT описывает обмен данными между контроллерами и полевыми устройствами и может использоваться в стандартных сетях Ethernet и подключаться к сети через коммерчески доступные коммутаторы.
