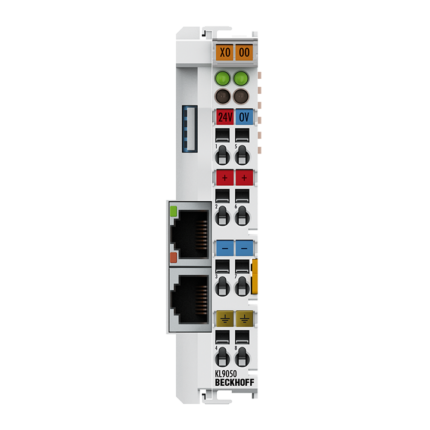

KL9050

Клемма соединителя KL9050 заменяет шинный соединитель на клеммной колодке шины и является аналогом KL9020. Кабель STP (экранированная витая пара) вставляется в верхнюю розетку и создает логическое соединение с шинным соединителем. Расширение полностью прозрачно для шинного соединителя. Все функции системы автовокзала остаются неизменными. Второй сокет RJ45 обеспечивает дальнейшее расширение системы. Дополнительные клеммы соединителя можно подключить к первой клемме соединителя, что позволяет расширить всю систему на 31 ступень. Напряжение питания для полевого уровня и внутренней электроники может подаваться отдельно. Таким образом, оба уровня гальванически развязаны друг от друга. В KL9050 источник питания 400 мА питает K-шину для последующих клемм шины. Внутренняя электроника и полевой уровень питаются вместе от одного источника напряжения. Три диагностических светодиода предоставляют информацию о напряжении питания для соответствующей клеммной колодки шины. KL9050 можно использовать в качестве последней соединительной клеммы в системе или в качестве моста между двумя клеммными колодками шины.
