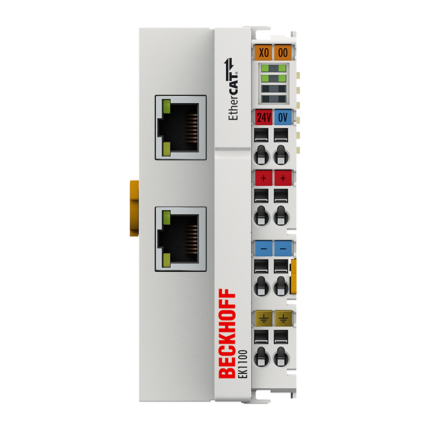

EK1100

Устройство сопряжения EtherCAT EK1100 является связующим звеном между протоколом EtherCAT на уровне полевой шины и клеммами EtherCAT. Устройство сопряжения преобразует телеграммы Ethernet 100BASE-TX в представление сигнала E-bus. Станция состоит из соединителя и любого количества терминалов EtherCAT, которые автоматически распознаются и отображаются индивидуально в изображении процесса.

Особые возможности:

• Технология подключения: 2 разъема RJ45.
• Длина соединения: до 100 m
• Количество терминалов EtherCAT во всей системе: до 65 535

EK1100 имеет два сокета RJ45. Верхний интерфейс Ethernet используется для подключения соединителя к сети; нижний разъем используется для опционального подключения дополнительных устройств EtherCAT к той же линии. Кроме того, ветвь EtherCAT или расширение EtherCAT можно использовать для расширения или настройки линейной или звездообразной топологии.

Питание системы и поля, каждый 24 V постоянного тока, осуществляется непосредственно на соединителе. Добавленное системное напряжение используется для подачи на подключенные терминалы EtherCAT питания, необходимого для связи. Соединитель может доставлять максимум 5 V и 2 A. Если требуется большая мощность, подключите клеммы, например. Б. EL9410. Полевое питание передается на отдельные компоненты ввода-вывода через силовые контакты с длиной до 10 A.

В сети EtherCAT EK1100 используется в любом месте зоны передачи сигнала Ethernet (100BASE-TX) – кроме непосредственно на коммутаторе. Соединители EK9000 и EK1000 подходят для использования на коммутаторе.

Устройство сопряжения EtherCAT EK1100-0008 является связующим звеном между протоколом EtherCAT на уровне полевой шины и клеммами EtherCAT. Устройство сопряжения преобразует телеграммы Ethernet 100BASE-TX в представление сигнала E-bus. Станция состоит из соединителя и любого количества терминалов EtherCAT, которые автоматически распознаются и отображаются индивидуально в изображении процесса.

Особые возможности:

• Технология подключения: 2 разъема M8.
• Длина соединения: до 100 m
• Количество терминалов EtherCAT во всей системе: до 65 535

EK1100-0008 имеет два сокета M8. Верхний интерфейс Ethernet используется для подключения соединителя к сети; нижний разъем используется для опционального подключения дополнительных устройств EtherCAT по той же линии. Розетка M8 совместима с блочными модулями EtherCAT и, таким образом, обеспечивает единообразную прокладку кабелей в зонах IP20 и IP67. Кроме того, ветвь EtherCAT или расширение EtherCAT можно использовать для расширения или настройки линейной или звездообразной топологии.

Питание системы и поля, каждый 24 V постоянного тока, осуществляется непосредственно на соединителе. Добавленное системное напряжение используется для подачи на подключенные терминалы EtherCAT питания, необходимого для связи. Соединитель может доставлять максимум 5 V и 2 A. Если требуется большая мощность, подключите клеммы, например. Б. EL9410. Полевое питание передается на отдельные компоненты ввода-вывода через силовые контакты с длиной до 10 A.
