| Статус продукта |
Серийная поставка |
|---|---|
| Задача в системе EtherCAT |
Подключение терминалов EtherCAT (ELxxxx) к сетям 100BASE-TX-EtherCAT |
| среда передачи |
Кабель Ethernet/EtherCAT (минимум Кат. 5) , экранированный |
| Длина между станциями |
макс. 100 m (100BASE-TX) |
| Количество терминалов EtherCAT |
до 65 534 |
| протокол |
EtherCAT |
| Задержка перехода |
ок. 1 мкс |
| Стоимость трансфера |
100 Мбит/с |
| Шинный интерфейс |
2 x RJ45 |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Потребляемая мощность из США |
70 мА + (∑ ток E-шины/4) |
| Потребляемая мощность от UP |
нагрузка |
| Электропитание электронной шины |
2000мА |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Возможное разделение |
500 V (силовой контакт/напряжение питания/Ethernet) |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV , cFMus |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Класс I , раздел 2 , группы A , B , C , D Класс I , зона 2 , AEx ec IIC T4 Gc |

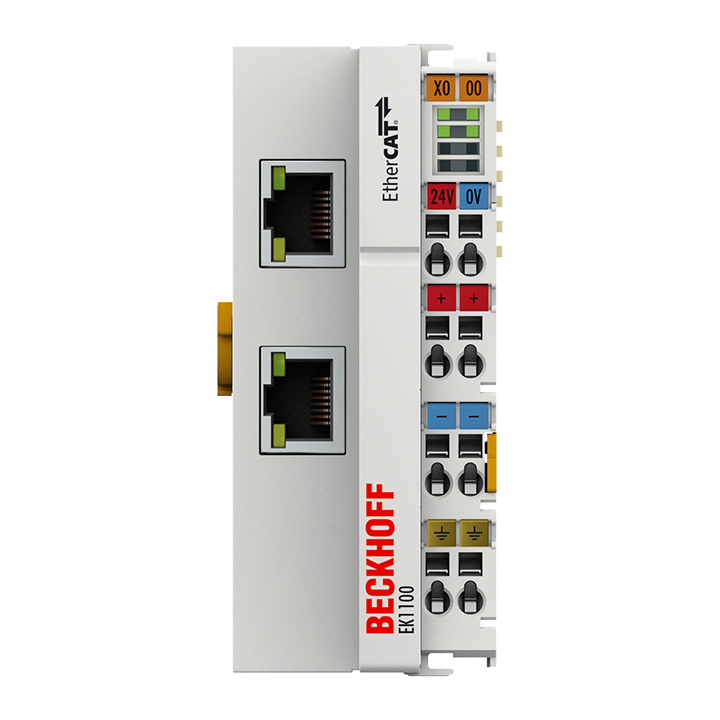

EK1100
Устройство сопряжения EtherCAT EK1100 является связующим звеном между протоколом EtherCAT на уровне полевой шины и клеммами EtherCAT. Устройство сопряжения преобразует телеграммы Ethernet 100BASE-TX в представление сигнала E-bus. Станция состоит из соединителя и любого количества терминалов EtherCAT, которые автоматически распознаются и отображаются индивидуально в изображении процесса.
Особые возможности:
- Технология подключения: 2 разъема RJ45.
- Длина соединения: до 100 m
- Количество терминалов EtherCAT во всей системе: до 65 535
EK1100 имеет два сокета RJ45. Верхний интерфейс Ethernet используется для подключения соединителя к сети; нижний разъем используется для опционального подключения дополнительных устройств EtherCAT к той же линии. Кроме того, ветвь EtherCAT или расширение EtherCAT можно использовать для расширения или настройки линейной или звездообразной топологии.
Питание системы и поля, каждый 24 V постоянного тока, осуществляется непосредственно на соединителе. Добавленное системное напряжение используется для подачи на подключенные терминалы EtherCAT питания, необходимого для связи. Соединитель может доставлять максимум 5 V и 2 A. Если требуется большая мощность, подключите клеммы, например. Б. EL9410. Полевое питание передается на отдельные компоненты ввода-вывода через силовые контакты с длиной до 10 A.

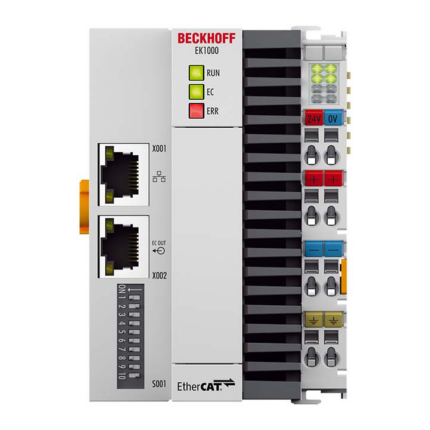

В сети EtherCAT EK1100 используется в любом месте зоны передачи сигнала Ethernet (100BASE-TX) – кроме непосредственно на коммутаторе. Соединители EK9000 и EK1000 подходят для использования на коммутаторе.
Похожие товары

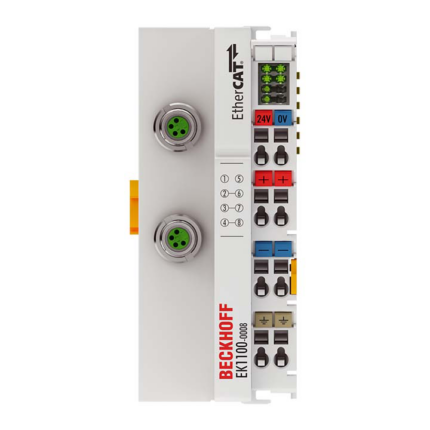

EK1100-0008
