ED4074

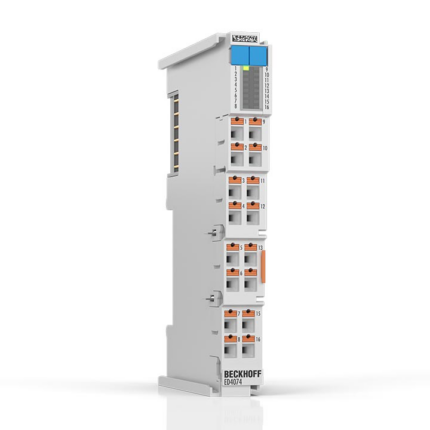

Аналоговый выходной терминал ED4074 представляет собой универсальный выходной модуль 16-битного класса 10 В/20 мА для простых задач управления. Для каждого канала могут формироваться стандартные сигналы в диапазоне -10/0…+10 V или -20/0/+4…+20 мА. Через CoE каждый канал может быть установлен в TwinCAT или с помощью управления в режим U или I.

Выходы напряжения и тока являются несимметричными, что означает, что каждый из них относится к силовому контакту 0 В постоянного тока. Все выходные данные оцифровываются с 16-битным разрешением и гальванически изолированно передаются в систему автоматизации более высокого уровня. При техническом диапазоне выходной мощности ±107 % номинального диапазона нетипичные уставки, напр. B. для передачи ошибок. Токовые выходы могут управлять высокими сопротивлениями нагрузки и сообщать о перегрузках, обрывах проводов или, в случае выходов по напряжению, о коротких замыканиях.

Клемма ED4074 имеет контакты 24 В/0 В постоянного тока для питания привода.

Особые возможности:

• Комбинированная выходная клемма: 10 V/20 мА
• Выходной диапазон ±107%
• Коэффициент преобразования 2 kSps на канал для стандартных задач автоматизации
• высокая выходная мощность при 20 мА: нагрузка до 500 Ом
• Первичная диагностика: короткое замыкание выхода напряжения, обрыв провода токового выхода.

Клеммы EtherCAT серии ED оснащены технологией подключения push-in, которая обеспечивает простое подключение без использования инструментов.
