EL3174

Клемма аналогового входа EL3174 имеет четыре индивидуально параметризуемых входа. На каждый канал могут обрабатываться сигналы в диапазоне от -10/0 до +10 V или от -20/0/+4 до +20 мА. Физически сигналы напряжения и тока должны быть подключены к разным клеммным точкам; затем каждый канал должен быть установлен на работу U или I контроллером/TwinCAT через CoE. Входы напряжения работают дифференциально, токовые входы несимметричные. Все входы оцифровываются с разрешением 16 Bit и гальванически изолированно передаются на устройство автоматизации более высокого уровня. Благодаря техническому диапазону измерения ±107% от номинального диапазона терминал также поддерживает ввод в эксплуатацию со значениями датчика в предельном диапазоне и оценку в соответствии с NAMUR NE43.

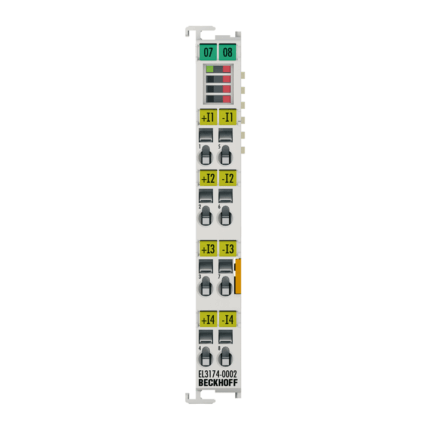

Клемма аналогового входа EL3174-0002 имеет четыре индивидуально параметризуемых входа. На каждый канал могут обрабатываться сигналы в диапазоне от -10/0 до +10 V или от -20/0/+4 до +20 мА. Каждый канал должен быть настроен на работу U или I с помощью системы управления через CoE. Входное напряжение или входной ток оцифровываются с разрешением 16 Bit и гальванически изолированно передаются в устройство автоматизации более высокого уровня. Благодаря техническому диапазону измерения ±107% от номинального диапазона терминал также поддерживает ввод в эксплуатацию со значениями датчика в предельном диапазоне и оценку в соответствии с NAMUR NE43. Четыре дифференциальных входа гальванически изолированы друг от друга и от полевой шины (2.500 V DC).

Клемма аналогового входа EL3174-0090 имеет четыре индивидуально параметризуемых входа. На каждый канал могут обрабатываться сигналы в диапазоне от -10/0 до +10 V или от -20/0/+4 до +20 мА. Физически сигналы напряжения и тока должны быть подключены к разным клеммным точкам; затем каждый канал должен быть установлен на работу U или I контроллером/TwinCAT через CoE. Входы напряжения работают дифференциально, токовые входы несимметричные. Все входы оцифровываются с разрешением 16 Bit и гальванически изолированно передаются на устройство автоматизации более высокого уровня. Благодаря техническому диапазону измерения ±107% от номинального диапазона терминал также поддерживает ввод в эксплуатацию со значениями датчика в предельном диапазоне и оценку в соответствии с NAMUR NE43.

С помощью технологии TwinSAFE-SC (TwinSAFE Single Channel) можно использовать стандартные сигналы для задач, связанных с безопасностью, в любой сети или полевой шине. Для этого EtherCAT-I/Os из области аналогового ввода, измерения угла/пути или связи (4...20 мА, инкрементальный энкодер, IO-Link и т. д.) расширяются за счет включения функции TwinSAFE-SC. Типичные для сигналов свойства и стандартные функции компонентов ввода-вывода сохраняются. TwinSAFE-SC-I/O визуально отличаются от стандартных модулей ввода-вывода желтой полосой на передней части корпуса.

Технология TwinSAFE-SC обеспечивает связь через протокол TwinSAFE. Эти соединения можно отличить от обычного защищенного обмена данными через Safety через EtherCAT.

Данные от компонентов TwinSAFE SC передаются в TwinSAFE Logic через протокол TwinSAFE и могут использоваться там в контексте приложений, важных для безопасности. Подробные примеры правильного использования компонентов TwinSAFE-SC и соответствующую нормативную классификацию, подтвержденную/рассчитанную TÜV SÜD, можно найти в руководстве по применению TwinSAFE.
