EPP5101

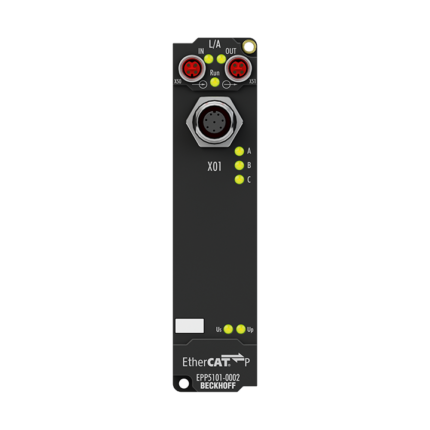

Блок EtherCAT P EPP5101-0002 представляет собой интерфейс для прямого подключения инкрементальных энкодеров с дифференциальными сигналами (RS422) или несимметричными TTL-сигналами. Можно оценить входные частоты до 1 MHz. Вход C опционально может использоваться как вход с защелкой. Питание 5 В энкодера подается непосредственно через разъем M12 на EPP5101-0002.

Особые возможности:

• Сохранение, блокировка и установка счетчиков
• встроенное измерение частоты и периода
• Опционально может использоваться как счетчик 5 В.
• Функциональность микроинкремента
• Синхронное считывание значения позиции через распределенные часы
• Отметка времени на последнем зарегистрированном инкрементальном фронте

Кроме того, EPP5101 позволяет измерять период или частоту с разрешением 100 нс. Благодаря дополнительной функции интерполяции с микроприращением EPP5101-0002 может обеспечивать еще более точные положения динамических осей. Используя высокоточные распределенные часы EtherCAT (DC), он поддерживает синхронное считывание значения энкодера вместе с другими входными данными в системе EtherCAT. Кроме того, доступна отметка времени для последнего зарегистрированного инкрементального фронта. Использование профилей датчиков позволяет быстро и легко связать данные процесса с приложением управления движением.

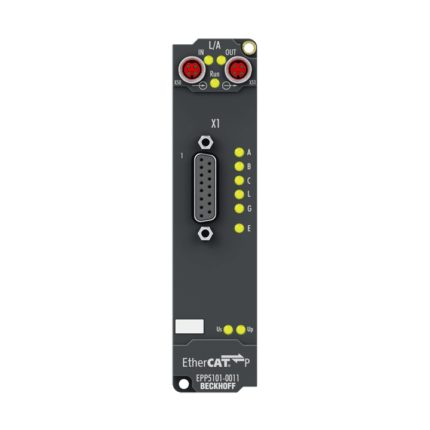

Блок EtherCAT P EPP5101-0011 представляет собой интерфейс для прямого подключения инкрементальных энкодеров с разностными сигналами (RS422) или несимметричными сигналами TTL. Можно оценить входные частоты до 1 MHz. Два дополнительных цифровых входа 24 В доступны для сохранения, блокировки и настройки показаний счетчика. Выход сообщения о неисправности энкодера может быть подключен и обработан через вход состояния. Питание 5 В энкодера подается непосредственно через разъем D-Sub на EPP5101-0011.

Особые возможности:

• Сохранение, блокировка и установка счетчиков
• встроенное измерение частоты и периода
• Опционально может использоваться как счетчик 5 В.
• Функциональность микроинкремента
• Синхронное считывание значения позиции через распределенные часы
• Отметка времени на последнем зарегистрированном инкрементальном фронте

Кроме того, EPP5101-0011 позволяет измерять период или частоту с разрешением 100 нс. Благодаря дополнительной функции интерполяции с микроприращением EPP5101-0011 может обеспечить еще более точные положения динамических осей. Высокоточные распределенные часы EtherCAT (DC) поддерживают синхронное считывание значения энкодера вместе с другими входными данными в системе EtherCAT. Кроме того, доступна отметка времени для последнего зарегистрированного инкрементального фронта. Использование профилей датчиков позволяет быстро и легко связать данные процесса с приложением управления движением.
