EL3204

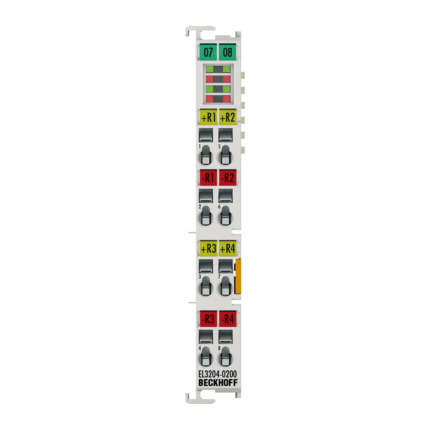

Клемма аналогового входа EL3204 позволяет напрямую подключать четыре датчика сопротивления. Измеренное значение сопротивления может быть выведено непосредственно в омах или преобразовано в температуру. Если интересует температура в месте измерения, преобразование сопротивления в температуру можно выполнить на терминале в соответствии с различными характеристиками датчика (типы Pt100, Pt1000, NI120, NI1000, KTY и т. д.). EL3204 может управлять датчиками по 2-проводной технологии. Клеммы EtherCAT указывают на свои возможности измерения с помощью светодиодов и битов состояния в образе процесса EtherCAT.

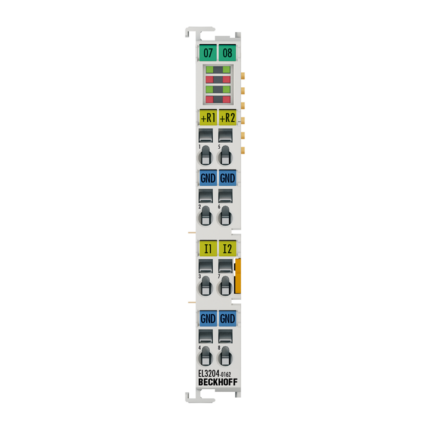

Клемма аналогового входа EL3204-0162 позволяет напрямую подключать датчики сопротивления для измерения температуры по 2 каналам и одновременно подключать два сигнала 10 В по 2 дополнительным каналам. Схема терминала EtherCAT может управлять датчиками по 2-проводной технологии. Микропроцессор осуществляет линеаризацию во всем диапазоне температур, который можно свободно выбирать. Неисправности датчика (например, обрыв провода) сигнализируются светодиодами ошибок.
