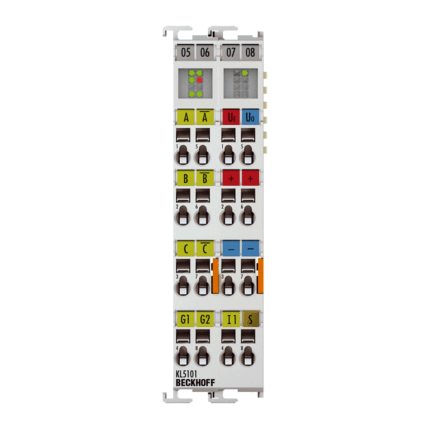

KL5101

Клемма шины KL5101 представляет собой интерфейс для прямого подключения инкрементных энкодеров с дифференциальными сигналами (RS422) или несимметричными сигналами TTL. 16-битный счетчик с квадратурным дешифратором и 16-битной защелкой для нулевого импульса или вход G1 можно считывать, устанавливать или активировать. Выход сообщения о неисправности энкодера может быть подключен и обработан через вход состояния. Возможно измерение длительности периода с разрешением 200 нс. Вход G2 позволяет заблокировать счетчик (высокий уровень = стоп).
