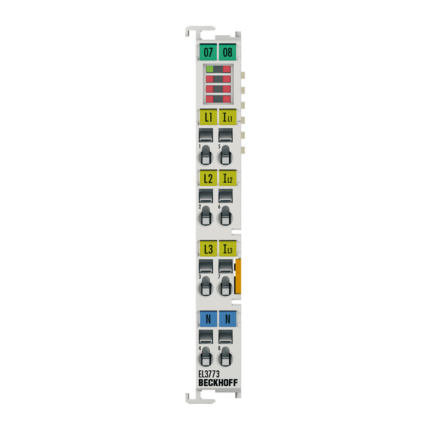

EL3773

Клеммы мониторинга сети EL3773 и EL3783 предназначены для регистрации состояния сети трехфазного переменного напряжения. На каждой фазе напряжения и токи записываются как мгновенные значения с разрешением 16 Bit:

• с EL3773 до 288 В (среднеквадратичное значение)/410 V постоянного тока и до 1 Arm/1,5 A постоянного тока
• с EL3783 до 400/690 V переменного тока и до 5 A переменного тока каждый с «ExtendedRange»

Шесть каналов измеряются одновременно по принципу передискретизации EtherCAT с временным разрешением до 100 мкс (EL3773) или 50 мкс (EL3783) и передаются на контроллер. Благодаря имеющейся здесь вычислительной мощности и в сочетании с функцией TwinCAT TF3650 с использованием кривых напряжения и тока можно рассчитать истинное среднеквадратичное значение или расчет мощности, а также сложные пользовательские алгоритмы. Благодаря принципу передискретизации терминалы могут проводить измерения через значительно более короткие интервалы, чем время цикла контроллера. Переменные переменного и постоянного тока с общим опорным потенциалом должны быть подключены и измерены. Оба терминала поддерживают распределенные часы для синхронного измерения с другими участниками EtherCAT, но также могут работать и без распределенных часов.

EL3783 содержит функцию «ExtendedRange», которая предоставляет пользователям полный технический диапазон измерения, который составляет 130 % от указанного номинального диапазона измерения.
