| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
3 х ток , 3 х напряжение |
| Коэффициент передискретизации |
n = 1…100 wвыбираемый |
| Распределенные часы |
Да |
| Время перехода |
мин. 100 мкс , все каналы одновременно |
| Измерения |
Ток (I1 , I2 , I3) , напряжение как мгновенные значения (передискретизация) |
| Измерение напряжения |
макс. 500 V AC 3~ (ULX-N: макс. 288 V AC) , макс. 410 V DC |
| измерение тока |
макс. 1 A (AC)/1 , 5 A (DC) , через измерительный трансформатор x A AC/1 A AC |
| Диапазон измерения, технический |
обычно 100 % диапазона измерения , см. документацию |
| разрешение |
16 Bit (включая знак) |
| Ошибка измерения/неопределенность |
0 , 5% от конечного значения диапазона измерения |
| Возможное разделение |
2500 V |
| Энергопотребление электронной шины |
200 мА |
| Силовые контакты потребления тока |
– |
| Особые свойства |
Передискретизация , измерение переменного/постоянного тока , возможна однофазная работа , настраиваемые аппаратные фильтры |
| Масса |
ок. 75 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

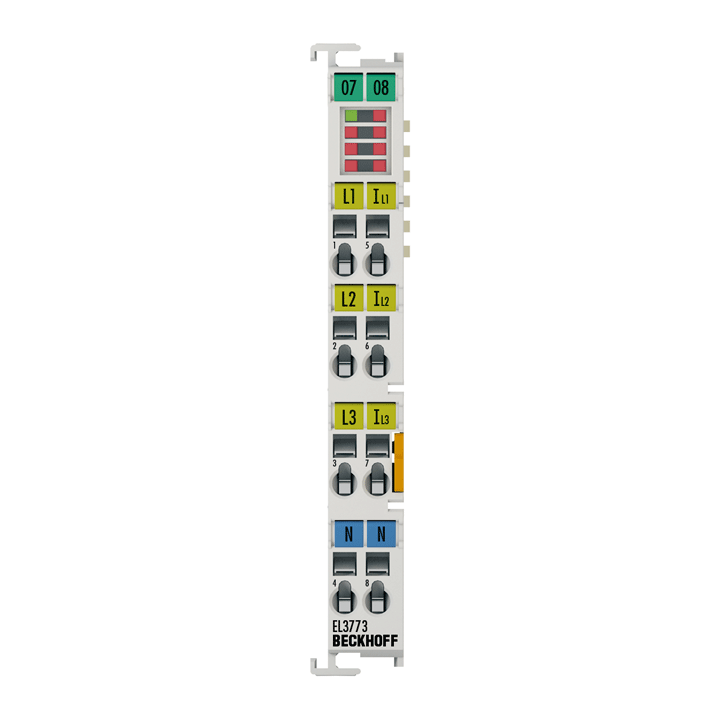

EL3773
Клеммы мониторинга сети EL3773 и EL3783 предназначены для регистрации состояния сети трехфазного переменного напряжения. На каждой фазе напряжения и токи записываются как мгновенные значения с разрешением 16 Bit:
- с EL3773 до 288 В (среднеквадратичное значение)/410 V постоянного тока и до 1 Arm/1,5 A постоянного тока
- с EL3783 до 400/690 V переменного тока и до 5 A переменного тока каждый с «ExtendedRange»
Шесть каналов измеряются одновременно по принципу передискретизации EtherCAT с временным разрешением до 100 мкс (EL3773) или 50 мкс (EL3783) и передаются на контроллер. Благодаря имеющейся здесь вычислительной мощности и в сочетании с функцией TwinCAT TF3650 с использованием кривых напряжения и тока можно рассчитать истинное среднеквадратичное значение или расчет мощности, а также сложные пользовательские алгоритмы. Благодаря принципу передискретизации терминалы могут проводить измерения через значительно более короткие интервалы, чем время цикла контроллера. Переменные переменного и постоянного тока с общим опорным потенциалом должны быть подключены и измерены. Оба терминала поддерживают распределенные часы для синхронного измерения с другими участниками EtherCAT, но также могут работать и без распределенных часов.

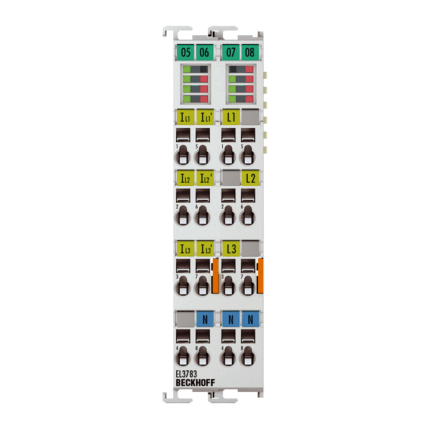

EL3783 содержит функцию «ExtendedRange», которая предоставляет пользователям полный технический диапазон измерения, который составляет 130 % от указанного номинального диапазона измерения.
