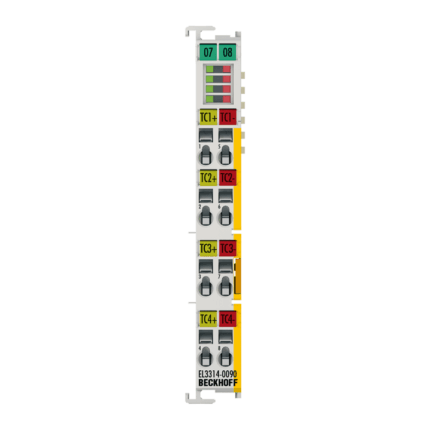

EL3314

Клемма аналогового входа EL3314 позволяет напрямую подключать четыре термопары. Схема клеммы EtherCAT может управлять датчиками термопар по 2-проводной технологии. Микропроцессор осуществляет линеаризацию во всем диапазоне температур, который можно свободно выбирать. Обрыв провода сигнализируется светодиодами ошибок. Компенсация холодного спая осуществляется путем измерения внутренней температуры на клеммах. Измерение мВ также возможно с помощью EL3314.

Клемма аналогового входа EL3314-0002 позволяет напрямую подключать четыре термопары по 2-проводной технологии. Каналы гальванически изолированы друг от друга и от E-шины, что предотвращает помехи и повреждения, вызванные перекрестными токами. Поддерживаются различные типы термопар; Напряжение преобразуется в температуру внутри клеммы. Измерения мВ также возможны с помощью клещей. Обрыв провода сигнализируется светодиодами ошибок и на полевой шине. Компенсация холодного спая достигается за счет внутреннего точного измерения температуры на соединительных клеммах, но возможна также работа с внешним холодным спаем.

Клемма аналогового входа EL3314-0092 позволяет напрямую подключать четыре термопары по 2-проводной технологии. Каналы гальванически изолированы друг от друга и от E-шины, что предотвращает помехи и повреждения, вызванные перекрестными токами. Поддерживаются различные типы термопар; Напряжение преобразуется в температуру внутри клеммы. Измерения мВ также возможны с помощью клещей. Обрыв провода сигнализируется светодиодами ошибок и на полевой шине. Компенсация холодного спая достигается за счет внутреннего точного измерения температуры на соединительных клеммах, но возможна также работа с внешним холодным спаем.

EL3314-0092 также поддерживает TwinSAFE SC (одноканальный TwinSAFE). Это позволяет использовать стандартные сигналы для задач, связанных с безопасностью, в любой сети или полевой шине.
