| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
4 |
| Источник питания |
через электронный автобус |
| Распределенные часы |
– |
| Входной фильтр частоты среза |
тип. 1 kHz |
| Технология подключения |
2-проводной |
| Время перехода |
ок. от 2 , 4 s до 4 ms , в зависимости от конфигурации и настроек фильтра , настройка по умолчанию: прибл. 120 ms |
| Измерение напряжения |
±78 мВ , ±__ДЕРЖАТЬ_0__ |
| разрешение |
24 Bit , представление регулируется: 0 , 1/0 , 01/0 , 001°C или 1 мкВ на цифру |
| Измерение температуры (термопара) |
Тип B , C , E , J , K , L , N , R , S , T , U (по умолчанию: тип K) |
| Неопределенность измерения (измерение напряжения) |
при ±78 мВ , 23 °C температура окружающей среды: < ±0 , 06% (относительно конечного значения диапазона измерения) |
| Возможное разделение |
2500 V функциональное разделение (канал/канал испытательного напряжения и канал/полевая шина , производственное испытание) |
| Энергопотребление электронной шины |
обычно 200 мА |
| Силовые контакты потребления тока |
– |
| Особые свойства |
Поканальное обнаружение обрыва провода , внутренний и внешний холодный спай , настраиваемый встроенный фильтр , одновременное измерение каналов |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

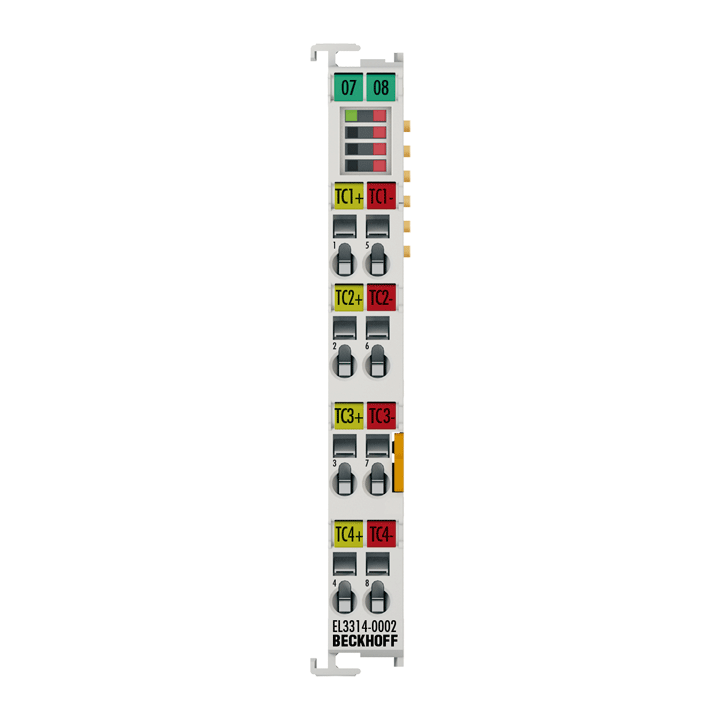

EL3314-0002
Клемма аналогового входа EL3314-0002 позволяет напрямую подключать четыре термопары по 2-проводной технологии. Каналы гальванически изолированы друг от друга и от E-шины, что предотвращает помехи и повреждения, вызванные перекрестными токами. Поддерживаются различные типы термопар; Напряжение преобразуется в температуру внутри клеммы. Измерения мВ также возможны с помощью клещей. Обрыв провода сигнализируется светодиодами ошибок и на полевой шине. Компенсация холодного спая достигается за счет внутреннего точного измерения температуры на соединительных клеммах, но возможна также работа с внешним холодным спаем.
Похожие товары
EL3314
Клемма аналогового входа EL3314 позволяет напрямую подключать четыре термопары. Схема клеммы EtherCAT может управлять датчиками термопар по 2-проводной технологии. Микропроцессор осуществляет линеаризацию во всем диапазоне температур, который можно свободно выбирать. Обрыв провода сигнализируется светодиодами ошибок. Компенсация холодного спая осуществляется путем измерения внутренней температуры на клеммах. Измерение мВ также возможно с помощью EL3314.
EL3314-0010
Клемма аналогового входа EL3314-0010 позволяет напрямую подключать четыре термопары. Схема клеммы EtherCAT может управлять датчиками термопар по 2-проводной технологии. Микропроцессор осуществляет линеаризацию во всем диапазоне температур, который можно свободно выбирать. Обрыв провода сигнализируется светодиодами ошибок. Компенсация холодного спая достигается за счет внутреннего высокоточного измерения температуры на клеммах. Измерение мВ также возможно с помощью EL3314-0010.
Этот зажим также доступен в варианте с индивидуальным сертификатом калибровки. (Смотреть похожие товары)
EL3314-0090
Клемма аналогового входа EL3314-0090 позволяет напрямую подключать четыре термопары. Схема клеммы EtherCAT может управлять датчиками термопар по 2-проводной технологии. Микропроцессор осуществляет линеаризацию во всем диапазоне температур, который можно свободно выбирать. Компенсация холодного спая осуществляется путем измерения внутренней температуры на клеммах. Измерение мВ также возможно с помощью EL3314-0090.
С помощью технологии TwinSAFE-SC (TwinSAFE Single Channel) можно использовать стандартные сигналы для задач, связанных с безопасностью, в любой сети или полевой шине. Для этого EtherCAT-I/Os из области аналогового ввода, измерения угла/пути или связи (4...20 мА, инкрементальный энкодер, IO-Link и т. д.) расширяются за счет включения функции TwinSAFE-SC. Типичные для сигналов свойства и стандартные функции компонентов ввода-вывода сохраняются. TwinSAFE-SC-I/O визуально отличаются от стандартных модулей ввода-вывода желтой полосой на передней части корпуса.
Технология TwinSAFE-SC обеспечивает связь через протокол TwinSAFE. Эти соединения можно отличить от обычного защищенного обмена данными через Safety через EtherCAT.
Данные от компонентов TwinSAFE SC передаются в TwinSAFE Logic через протокол TwinSAFE и могут использоваться там в контексте приложений, важных для безопасности. Подробные примеры правильного использования компонентов TwinSAFE-SC и соответствующую нормативную классификацию, подтвержденную/рассчитанную TÜV SÜD, можно найти в руководстве по применению TwinSAFE.
EL3314-0092
Клемма аналогового входа EL3314-0092 позволяет напрямую подключать четыре термопары по 2-проводной технологии. Каналы гальванически изолированы друг от друга и от E-шины, что предотвращает помехи и повреждения, вызванные перекрестными токами. Поддерживаются различные типы термопар; Напряжение преобразуется в температуру внутри клеммы. Измерения мВ также возможны с помощью клещей. Обрыв провода сигнализируется светодиодами ошибок и на полевой шине. Компенсация холодного спая достигается за счет внутреннего точного измерения температуры на соединительных клеммах, но возможна также работа с внешним холодным спаем.
EL3314-0092 также поддерживает TwinSAFE SC (одноканальный TwinSAFE). Это позволяет использовать стандартные сигналы для задач, связанных с безопасностью, в любой сети или полевой шине.
