ELM3604

Клеммы EtherCAT ELM360x предназначены для оценки датчиков IEPE (интегрированная электроника пьезоэлектрических), которые в основном используются для диагностики вибрации и акустики. Постоянный ток регулируется до 0/2/4 мА. Входные характеристики также можно гибко регулировать в CoE от DC до 10 Hz. ELM360x в основном измеряет напряжение переменного/постоянного тока, но если, например, Например, если требуется выходной сигнал ускорения [м/с²], можно использовать внутреннюю функцию масштабирования. В режиме измерения напряжения можно установить 12 диапазонов измерения от ±20 мВ до ±10 V и от 0 до 20 V.

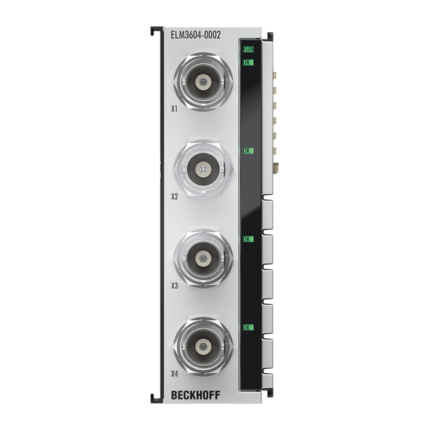

Независимо от конструкции сигнала, все модули ELM имеют одинаковые технологические свойства; ELM360x для оценки IEPE обеспечивает максимальную частоту выборки 20 000 или 50 000 выборок в секунду. Датчики IEPE часто подключаются через коаксиальные кабели, поэтому ELM360x-0002 имеет разъем BNC. С другой стороны, 2-полюсная версия с вставным разъемом (ELM360x-0000) идеально подходит для промышленного использования, при котором штекерное соединение снимается лишь время от времени в целях технического обслуживания, а основное внимание уделяется быстрому подключению.

Подробную документацию можно получить по адресу отдела продаж, поддержки Beckhoff или по адресуmesstechnik@beckhoff.de.

Этот измерительный терминал серии ELM3xxx позволяет эффективно внедрять комплексные системы сбора данных (DAQ) с высокими требованиями к точности измерений и синхронизации времени.
