EPP3184

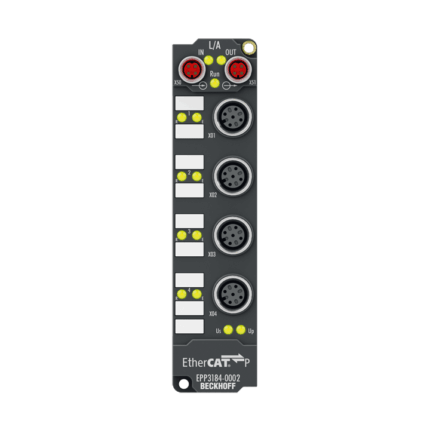

Блок EtherCAT P EPP3184-0002 имеет четыре аналоговых входа, которые можно индивидуально параметрировать, чтобы они обрабатывали сигналы в диапазоне от -10/0 до +10 V или в диапазоне 0/4…20 мА. Напряжение или входной ток оцифровываются с разрешением 16 Bit и гальванически изолированно передаются в устройство автоматизации более высокого уровня. Четыре входных канала являются несимметричными входами и имеют общий внутренний потенциал земли. Входные фильтры и соответствующее время преобразования можно регулировать в широком диапазоне. При необходимости масштаб входов можно изменить; Также доступен автоматический контроль предельных значений. Параметры устанавливаются с помощью EtherCAT. Параметры сохраняются в модуле.

Аналоговый блок EtherCAT P EPP3184-0802 позволяет напрямую подключать полевые устройства с поддержкой HART. Он питает измерительные преобразователи, расположенные в полевых условиях, и передает их аналоговые измерительные сигналы на устройство автоматизации в гальванически изолированном виде. Светодиоды ошибок сигнализируют о перегрузке и обрыве провода. Светодиоды также предоставляют информацию о состоянии связи HART и сигнализируют о любых ошибках связи.

Протокол HART (выносной адресный датчик шоссе) обеспечивает двустороннюю связь посредством передачи цифровых данных по аналоговой проводке 4–20 мА. Таким образом, помимо аналогового токового сигнала, с полевым устройством можно обмениваться дополнительными данными посредством наложенного цифрового сигнала.

Связь HART также может использоваться для концепции FDT/DTM. Контейнер TwinCAT FDT позволяет интегрировать DTM полевых устройств непосредственно в проектирование TwinCAT. Это означает, что конфигурация и диагностика полевых устройств уже доступны в среде разработки. Поскольку концепция FDT поддерживает только 32 Bit, ее нельзя использовать в оболочке 64 Bit TwinCAT XAE.
