| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| Количество входов |
4 (несимметричный) |
| Входы подключения |
Розетка M12 , 5-контактная , кодировка А |
| разрешение |
16 Bit (включая знак) |
| Тип сигнала |
4…20 мА |
| Внутреннее сопротивление |
обычно 250 Ом |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Распределенные часы |
Да |
| Входной фильтр |
настраиваемый |
| спецификация |
ЖЕСТКИЙ (версия 7) |
| Питание датчиков |
от напряжения нагрузки UP |
| Потребляемая мощность из США |
обычно 100 мА |
| Возможное разделение |
500 V |
| Особые свойства |
Стандартное и компактное изображение процесса , активируемый КИХ/БИХ-фильтр , контроль пределов , NE43 NAMUR |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL (в стадии подготовки) |

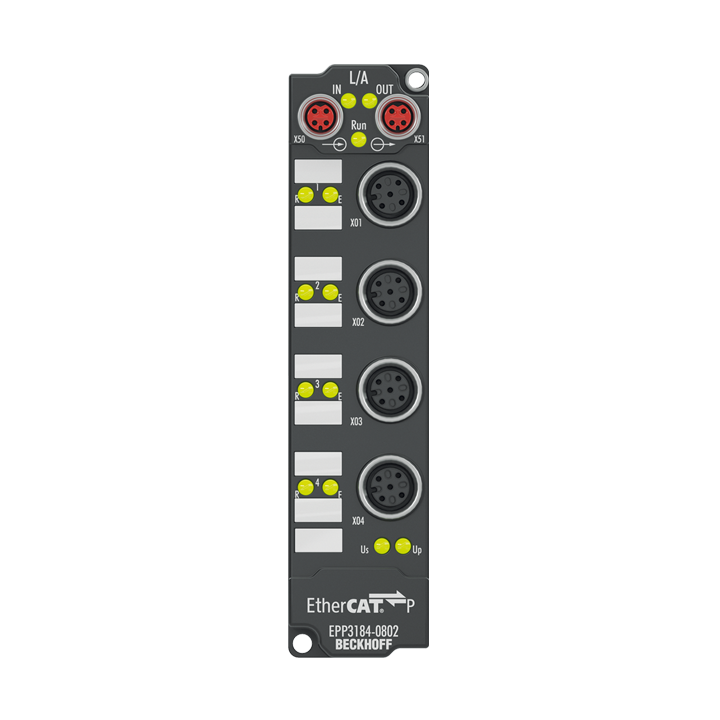

EPP3184-0802
Аналоговый блок EtherCAT P EPP3184-0802 позволяет напрямую подключать полевые устройства с поддержкой HART. Он питает измерительные преобразователи, расположенные в полевых условиях, и передает их аналоговые измерительные сигналы на устройство автоматизации в гальванически изолированном виде. Светодиоды ошибок сигнализируют о перегрузке и обрыве провода. Светодиоды также предоставляют информацию о состоянии связи HART и сигнализируют о любых ошибках связи.
Протокол HART (выносной адресный датчик шоссе) обеспечивает двустороннюю связь посредством передачи цифровых данных по аналоговой проводке 4–20 мА. Таким образом, помимо аналогового токового сигнала, с полевым устройством можно обмениваться дополнительными данными посредством наложенного цифрового сигнала.
Связь HART также может использоваться для концепции FDT/DTM. Контейнер TwinCAT FDT позволяет интегрировать DTM полевых устройств непосредственно в проектирование TwinCAT. Это означает, что конфигурация и диагностика полевых устройств уже доступны в среде разработки. Поскольку концепция FDT поддерживает только 32 Bit, ее нельзя использовать в оболочке 64 Bit TwinCAT XAE.
Похожие товары
EPP3184-0002
Блок EtherCAT P EPP3184-0002 имеет четыре аналоговых входа, которые можно индивидуально параметрировать, чтобы они обрабатывали сигналы в диапазоне от -10/0 до +10 V или в диапазоне 0/4…20 мА. Напряжение или входной ток оцифровываются с разрешением 16 Bit и гальванически изолированно передаются в устройство автоматизации более высокого уровня. Четыре входных канала являются несимметричными входами и имеют общий внутренний потенциал земли. Входные фильтры и соответствующее время преобразования можно регулировать в широком диапазоне. При необходимости масштаб входов можно изменить; Также доступен автоматический контроль предельных значений. Параметры устанавливаются с помощью EtherCAT. Параметры сохраняются в модуле.
