EP4314

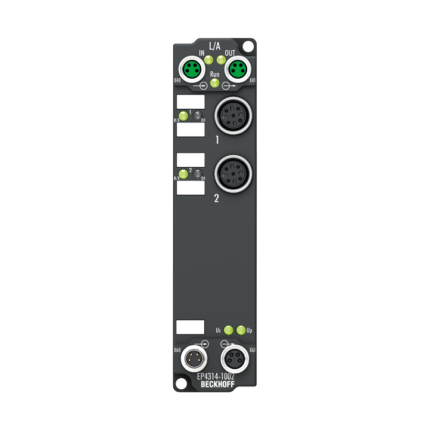

Блок EtherCAT EP4314-1002 имеет два аналоговых входа, два аналоговых выхода и два цифровых входа, которые можно индивидуально параметрировать так, чтобы они обрабатывали или генерировали сигналы в диапазоне ±10 или ±20 мА. Текущие сигналы разрешаются с помощью 16 Bit.

Выходной ток подается гальванически изолированно на уровень процесса с разрешением 16 Bit (по умолчанию). Два выходных канала имеют общий потенциал земли с источником постоянного тока 24 V. Каждый M12 имеет цифровой вход типа 3 со временем входного фильтра 10 мкс, а также аналоговый вход и аналоговый выход. Поскольку цифровой вход и аналоговые входы/выходы расположены вместе на M12, сложными конечными устройствами можно управлять с помощью одного соединительного кабеля. Это экономит дополнительные затраты, кабельные каналы и монтажные работы.
