EP9224

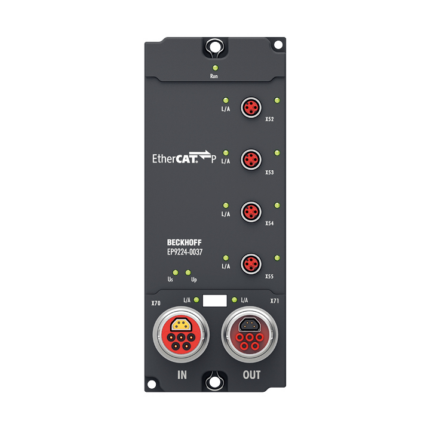

EP9224-0037 позволяет распределять один вход B17-ENP на четыре порта EtherCAT P с переадресацией B17-ENP. В каждой ветви EtherCAT P контролируется, ограничивается и при необходимости отключается потребляемая мощность по управляющему напряжению US и периферийному напряжению UP.

Значения входного напряжения и тока всех выходов можно оценить с помощью данных процесса. Питание блока осуществляется через 5-контактный разъем B17-ENP с возможностью подключения до 14 A (каждый штат США/UP). Несколько модулей могут быть каскадно соединены через сервер пересылки. В случае короткого замыкания на одном из четырех выходов или восьми напряжений (по 4 x US/UP) это напряжение отключается. Поставки других отраслей остаются неизменными. Отключение или регулирование осуществляется таким образом, чтобы входное напряжение не опускалось ниже критического значения. В случае ошибки можно получить доступ к непрерывной регистрации соответствующих данных. При запуске без проблем можно подключить потребителей с большими мощностями.

Диагностические сообщения отдельных каналов могут быть прочитаны ведущим устройством через интерфейс EtherCAT.

Преимущества:

• 4 независимых сегмента EtherCAT P
• Характеристики отключения можно выбрать для каждого канала.
• Каналы можно включать и выключать индивидуально.
• Значения тока и напряжения как данные процесса
• Регистрация диагностических данных

Также возможно независимое включение и выключение отдельных ветвей потребителей через мастер EtherCAT.
