EL3443

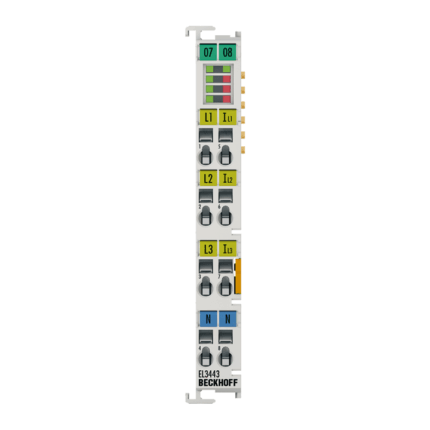

Клемма EtherCAT EL3443 позволяет измерять все соответствующие электрические данные из сети питания и выполнять простые предварительные оценки. Напряжение измеряется путем прямого подключения L1, L2, L3 и N. Ток в трех фазах L1, L2 и L3 подается через простые трансформаторы тока. Измеренные значения всех токов и напряжений доступны как действующие значения. В EL3443 активная мощность и энергопотребление рассчитываются для каждой фазы. Доступны действующие значения напряжения U и тока I, а также активная мощность P, полная мощность S, реактивная мощность Q, частота f и угол сдвига фазы cos φ, а также гармоники. EL3443 предлагает возможность обширного сетевого анализа и управления энергопотреблением.

Кроме того, EL3443 имеет дополнительную опцию передачи времени последнего перехода напряжения через ноль на контроллер с использованием технологии XFC. Это можно использовать, например, для выполнения соответствующих операций переключения.

EL3443 можно заказать для других диапазонов мощности, например. Например. для 5 A: 100 мА или 333 мВ. Обзор различных вариантов можно найти в разделе «Похожие продукты».

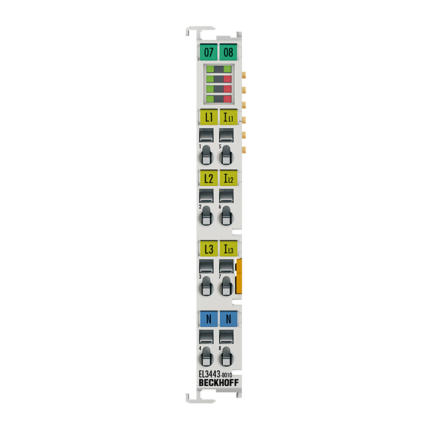

Клемма EtherCAT EL3443-0010 позволяет измерять все соответствующие электрические данные из сети питания и выполнять простые предварительные оценки. Напряжение измеряется путем прямого подключения L1, L2, L3 и N. Ток в трех фазах L1, L2 и L3 подается через простые трансформаторы тока. Измеренные значения всех токов и напряжений доступны как действующие значения. В EL3443-0010 активная мощность и энергопотребление рассчитываются для каждой фазы. Доступны действующие значения напряжения U и тока I, а также активная мощность P, полная мощность S, реактивная мощность Q, частота f и угол сдвига фазы cos φ, а также гармоники. EL3443-0010 предлагает возможность обширного сетевого анализа и управления энергопотреблением.

Кроме того, EL3443-0010 имеет дополнительную опцию передачи времени последнего перехода напряжения через ноль на контроллер с использованием технологии XFC. Это можно использовать, например, для выполнения соответствующих операций переключения.

Клемма EtherCAT EL3443-0020 позволяет измерять все соответствующие электрические данные из сети питания и выполнять простые предварительные оценки. Напряжение измеряется путем прямого подключения L1, L2, L3 и N. Ток в трех фазах L1, L2 и L3 подается через простые трансформаторы тока. Измеренные значения всех токов и напряжений доступны как действующие значения. В EL3443-0020 активная мощность и энергопотребление рассчитываются для каждой фазы. Доступны действующие значения напряжения U и тока I, а также активная мощность P, полная мощность S, реактивная мощность Q, частота f и угол сдвига фазы cos φ, а также гармоники. EL3443-0020 предлагает возможность обширного сетевого анализа и управления энергопотреблением.

Кроме того, EL3443-0020 имеет дополнительную опцию передачи времени последнего перехода напряжения через ноль на контроллер с использованием технологии XFC. Это можно использовать, например, для выполнения соответствующих операций переключения.

Индивидуальный сертификат заводской калибровки Beckhoff можно скачать для каждого устройства здесь. Повторная калибровка (ZS9001) возможна с помощью сервиса Beckhoff.
