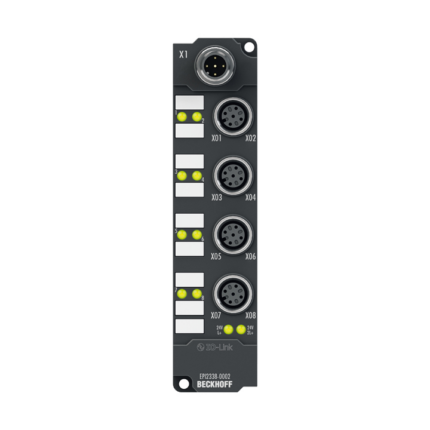

EPI2338

Блок IO-Link EPI2338-0001 имеет 8 цифровых каналов, каждый из которых может работать как вход или выход. Нет необходимости настраивать, должен ли канал (контакт 4 M8) использоваться в качестве входа или выхода; Входная цепь внутренне постоянно подключена к выходному драйверу, так что заданный выход автоматически отображается в изображении процесса ввода.

Входы имеют регулируемый фильтр 0…20,0 ms. Выходы обрабатывают токи нагрузки до 0,5 A, защищены от короткого замыкания и обратной полярности. Общий ток всех выходов ограничен значением 4 A. Питание подключенных датчиков осуществляется через внутренний, защищенный от короткого замыкания модуль драйвера с общим количеством 0,5 A для всех датчиков. Входы и выходы подаются через P24. Состояние сигнала отображается светодиодами, подключение сигнала осуществляется через резьбовые разъемы M8. EPI2338-0001 — это устройство класса B, т.е. h. Для подключения необходим 5-жильный кабель.

Блок IO-Link EPI2338-0002 имеет восемь цифровых каналов, каждый из которых может работать как вход или выход. Нет необходимости настраивать, должен ли канал (контакт 4 M8) использоваться в качестве входа или выхода; Входная цепь внутренне постоянно подключена к выходному драйверу, так что заданный выход автоматически отображается в изображении процесса ввода.

Входы имеют регулируемый фильтр 0…20,0 ms. Выходы обрабатывают токи нагрузки до 0,5 A, защищены от короткого замыкания и обратной полярности. Общий ток всех выходов ограничен значением 4 A. Питание подключенных датчиков осуществляется через внутренний, защищенный от короткого замыкания модуль драйвера с общим количеством 0,5 A для всех датчиков. Входы и выходы подаются через P24. Состояние сигнала отображается светодиодами, подключение сигнала осуществляется через резьбовые разъемы M8. EPI2338-0002 — это устройство класса B, т.е. h. Для подключения необходим 5-жильный кабель.
