| Статус продукта |
Серийная поставка |
|---|---|
| коммуникация |
IO-Link |
| Интерфейсы |
1 штекер M12 , код A |
| Стоимость трансфера |
230 , 4 кбод (COM 3) |
| Версия спецификации |
IO-Link V1.1 , класс B |
| Количество каналов |
8 цифровых входов или выходов |
| Подключение входов/выходов |
M12 , прикручиваемый |
| Входной фильтр |
3 ms (по умолчанию) , регулируемый 0…20 ms |
| Напряжение сигнала «0» |
-3…+5 V (EN 61131-2 , тип 3) |
| Напряжение сигнала «1» |
11…30 V (EN 61131-2 , тип 3) |
| Входной ток |
тип. 3 мА (EN 61131-2 , тип 3) |
| Питание датчиков |
с P24 , макс. 0 , 5 A , полная защита от короткого замыкания |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Номинальное напряжение нагрузки |
24 V DC (-15 %/+20 %) |
| Выходной ток макс. |
0 , 5 A на канал , от P24 , индивидуальная защита от короткого замыкания |
| Ток короткого замыкания |
макс. 1 , 5 A |
| Текущее потребление |
тип. 100 мА тип. из Л+ |
| Потребляемый ток, напряжение нагрузки |
тип. 20 мА + нагрузка |
| Возможное разделение |
L+/P24: да |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Разрешения/маркировка |
CE , UL |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |

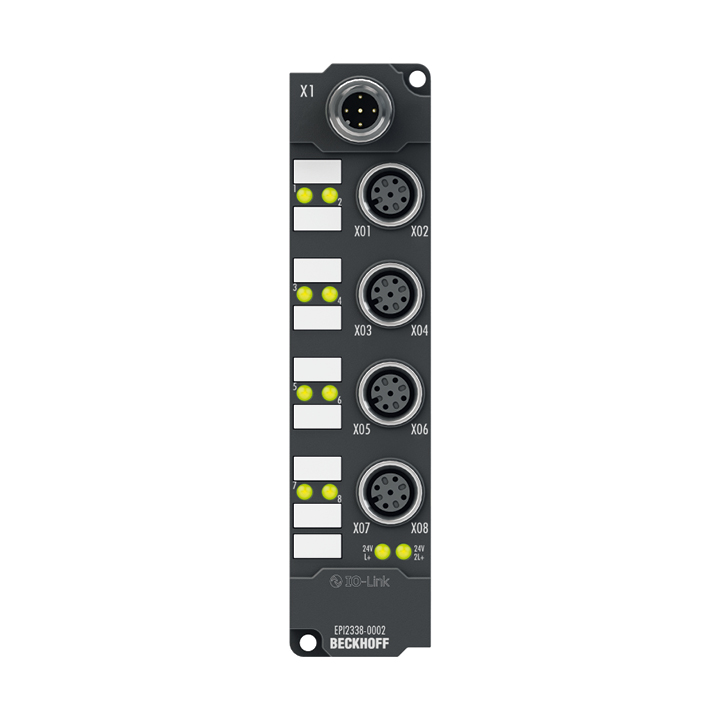

EPI2338-0002
Блок IO-Link EPI2338-0002 имеет восемь цифровых каналов, каждый из которых может работать как вход или выход. Нет необходимости настраивать, должен ли канал (контакт 4 M8) использоваться в качестве входа или выхода; Входная цепь внутренне постоянно подключена к выходному драйверу, так что заданный выход автоматически отображается в изображении процесса ввода.
Входы имеют регулируемый фильтр 0…20,0 ms. Выходы обрабатывают токи нагрузки до 0,5 A, защищены от короткого замыкания и обратной полярности. Общий ток всех выходов ограничен значением 4 A. Питание подключенных датчиков осуществляется через внутренний, защищенный от короткого замыкания модуль драйвера с общим количеством 0,5 A для всех датчиков. Входы и выходы подаются через P24. Состояние сигнала отображается светодиодами, подключение сигнала осуществляется через резьбовые разъемы M8. EPI2338-0002 — это устройство класса B, т.е. h. Для подключения необходим 5-жильный кабель.
Похожие товары

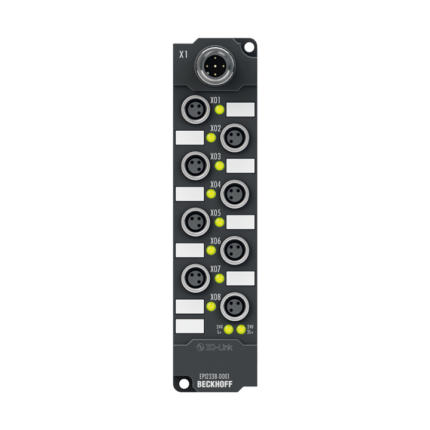

EPI2338-0001
