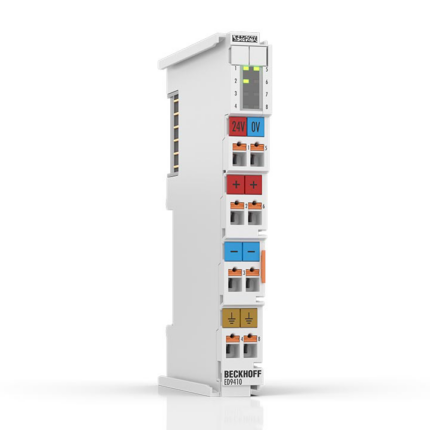

ED9410

Клемма источника питания ED9410 используется для обновления E-bus, через которую происходит обмен данными между соединителем EtherCAT и клеммами. Каждому терминалу EtherCAT требуется определенный ток от E-Bus (см. «E-Bus | Потребление тока»). Этот ток подается в E-bus от источника питания соответствующего соединителя EtherCAT. В конфигурациях с большим количеством клемм EtherCAT ED9410 можно использовать для увеличения питания E-bus на 2 A. В дополнение к обновлению E-bus можно обеспечить питание 24 В постоянного тока для силовых контактов с количеством 10 A. ED9410 имеет диагностику, которая отображается с помощью светодиода и на изображении процесса.

Клеммы EtherCAT серии ED имеют технологию подключения push-in, которая обеспечивает простое подключение без использования инструментов.
