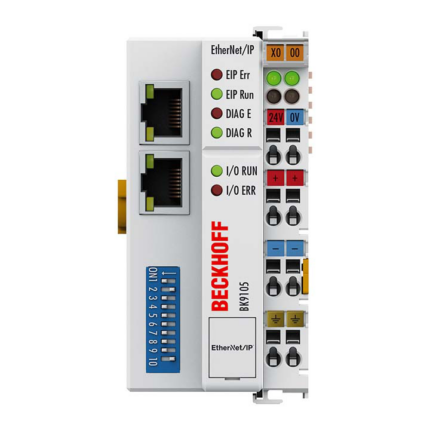

BK9105

Шинный соединитель BK9105 соединяет EtherNet/IP™ с модульно расширяемыми электронными клеммными колодками. Устройство состоит из шинного соединителя, любого количества клемм от 1 до 64 (255 с расширением K-bus) и конечного терминала шины.

Шинный контроллер распознает подключенные клеммы и автоматически назначает входы/выходы словам в образе процесса. Шинный соединитель BK9105 поддерживает Ethernet 10 Мбит/с и 100 Мбит/с; Подключение осуществляется через общие разъемы RJ45. IP-адрес задается DIP-переключателем (смещение относительно свободно выбираемого начального адреса). В сетях с DHCP (услуга присвоения логического IP-адреса физическому адресу узла [MAC ID]) шинный контроллер получает свой IP-адрес от DHCP-сервера.

BK9105 содержит 3-портовый коммутатор. Два порта внешне подключены к сокетам RJ45 и могут использоваться. Это означает, что станции ввода-вывода могут быть настроены по линейной топологии вместо классической звездообразной топологии. Это значительно упрощает монтаж проводов во многих приложениях и снижает стоимость кабеля. Максимальное расстояние между двумя соединителями составляет 100 m. Можно каскадно подключить до 20 шинных соединителей BK9105, что обеспечивает максимальную длину линии 2 км.

EtherNet/IP™ — это стандарт промышленного Ethernet от ODVA (Открытая ассоциация поставщиков DeviceNet). EtherNet/IP™ — это технология Ethernet на основе TCP/IP и UDP/IP; IP означает промышленный протокол. По сути, протокол CIP (общий промышленный протокол), используемый в ControlNet® и DeviceNet®, был перенесен на Ethernet TCP/IP или UDP/IP.
