CU2508

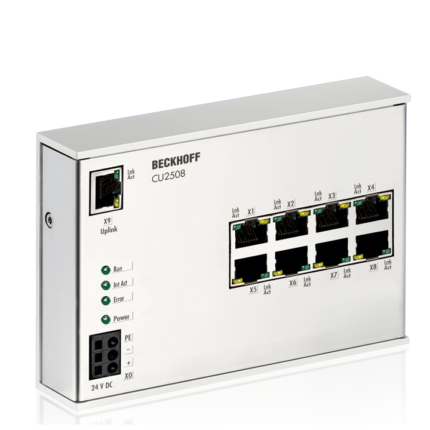

Множитель порта Ethernet в реальном времени CU2508 позволяет подключать до восьми сетей Ethernet. CU2508 подключается к управляющему промышленному ПК через гигабитный канал связи. Таким образом, ПК может передавать данные с высокой производительностью на умножитель, который назначает их соответствующему порту 100BASE-TX путем оценки префикса телеграммы и отправляет их с контролем времени с точностью до микросекунды. Полученным кадрам также присваивается префикс, включая отметку времени, и они передаются на ПК по гигабитной линии. С точки зрения пользователя доступны восемь индивидуально используемых портов 100 Мбит с полными свойствами реального времени.

CU2508 используется в приложениях, в которых необходимо реализовать несколько портов Ethernet вне ПК. TwinCAT 3 поддерживает CU2508 с связью через Ethernet (TCP/IP), EtherCAT, EAP (протокол автоматизации EtherCAT) и Ethernet в реальном времени — это делает дополнительные сетевые порты на ПК ненужными.

В частности, CU2508 позволяет выполнять обширные установки EtherCAT: при чрезвычайно высоких требованиях к пропускной способности данных их можно расширить до восьми цепочек, что увеличивает производительность. Распределенные часы нитей EtherCAT синхронизированы. Резервирование кабеля EtherCAT с одновременным использованием распределенных тактовых импульсов также может быть реализовано с помощью двух портов CU2508.

Если требуется еще большая пропускная способность, на одном контроллере можно одновременно использовать несколько CU2508.

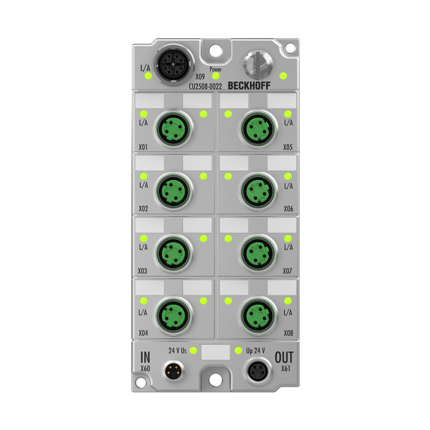

Множитель порта Ethernet в реальном времени CU2508-0022 позволяет подключать до восьми сетей Ethernet. CU2508-0022 подключается к управляющему промышленному ПК через гигабитный канал связи. Таким образом, ПК может передавать данные с высокой производительностью на умножитель, который назначает их соответствующему порту 100BASE-TX путем оценки префикса телеграммы и отправляет их в контролируемом по времени режиме с точностью до микросекунды. Полученным кадрам также присваивается префикс, включая отметку времени, и они передаются на ПК по гигабитной линии. С точки зрения пользователя доступны восемь индивидуально используемых портов 100 Мбит с полными свойствами реального времени.

Аналогично множителю порта CU2508 в IP20, 8-кратный множитель CU2508-0022 предлагает возможность подключения нескольких портов Ethernet за пределами ПК через соединение 1 Гбит/с в мире IP67. TwinCAT 3 поддерживает связь через Ethernet (TCP/IP), EtherCAT, EAP (протокол автоматизации EtherCAT) и Ethernet в реальном времени — это делает ненужными дополнительные сетевые порты на ПК.

В частности, CU2508-0022 позволяет выполнять обширные установки EtherCAT: при чрезвычайно высоких требованиях к пропускной способности данных их можно расширить до восьми цепочек, что увеличивает производительность. Распределенные часы нитей EtherCAT синхронизированы. Резервирование кабеля EtherCAT с одновременным использованием распределенных тактовых импульсов также может быть реализовано с помощью двух портов CU2508-0022.

Если требуется еще большая пропускная способность, на одном контроллере можно одновременно использовать несколько CU2508-0022.
