| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
Ethernet TCP/IP; Протоколы реального времени: EtherCAT , PROFINET и другие. (в зависимости от водителя) |
| Ethernet-интерфейс |
RJ45 |
| Длина линии |
к витой паре 100 m |
| Стоимость трансфера |
100BASE-TX и 1 Гбит/с |
| Аппаратная диагностика |
светодиоды |
| Источник питания |
24 (18…30) В пост. тока , 250 мА , 3-контактная клемма (+ , - , PE) |
| Размеры (Ш х В х Г) |
ок. 146 mm x 100 mm x 30 mm |
| Рабочая температура |
-25…+55 °C |
| Температура хранения |
-40…+85 °C |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

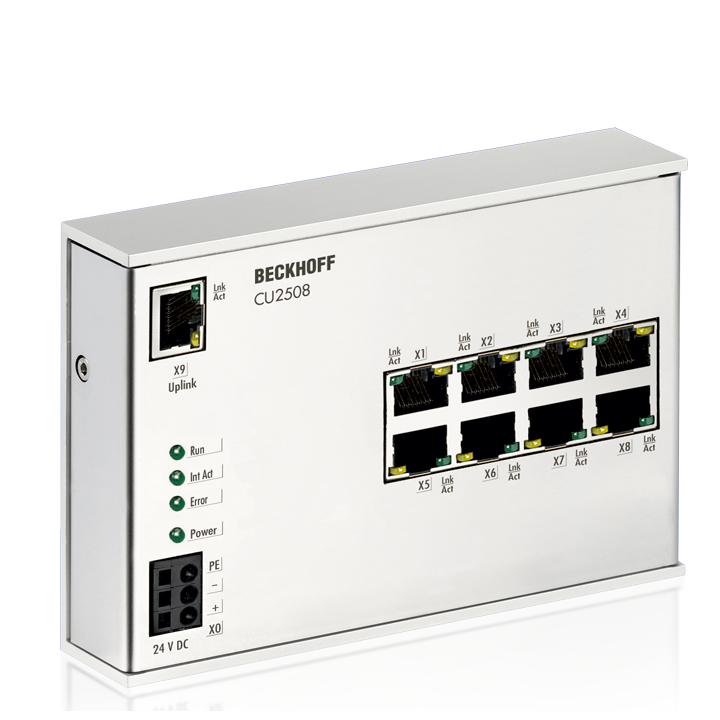

CU2508
Множитель порта Ethernet в реальном времени CU2508 позволяет подключать до восьми сетей Ethernet. CU2508 подключается к управляющему промышленному ПК через гигабитный канал связи. Таким образом, ПК может передавать данные с высокой производительностью на умножитель, который назначает их соответствующему порту 100BASE-TX путем оценки префикса телеграммы и отправляет их с контролем времени с точностью до микросекунды. Полученным кадрам также присваивается префикс, включая отметку времени, и они передаются на ПК по гигабитной линии. С точки зрения пользователя доступны восемь индивидуально используемых портов 100 Мбит с полными свойствами реального времени.
CU2508 используется в приложениях, в которых необходимо реализовать несколько портов Ethernet вне ПК. TwinCAT 3 поддерживает CU2508 с связью через Ethernet (TCP/IP), EtherCAT, EAP (протокол автоматизации EtherCAT) и Ethernet в реальном времени — это делает дополнительные сетевые порты на ПК ненужными.
В частности, CU2508 позволяет выполнять обширные установки EtherCAT: при чрезвычайно высоких требованиях к пропускной способности данных их можно расширить до восьми цепочек, что увеличивает производительность. Распределенные часы нитей EtherCAT синхронизированы. Резервирование кабеля EtherCAT с одновременным использованием распределенных тактовых импульсов также может быть реализовано с помощью двух портов CU2508.
Если требуется еще большая пропускная способность, на одном контроллере можно одновременно использовать несколько CU2508.
