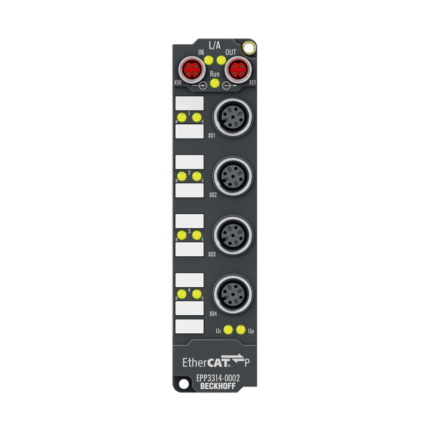

EPP3314

Блок EtherCAT P EPP3314-0002 с аналоговыми входами позволяет напрямую подключать четыре термопары. Схема модуля может управлять датчиками термопар по 2-проводной технологии. Линеаризация во всем диапазоне температур осуществляется микропроцессором. Температурный диапазон можно выбирать свободно. Светодиоды ошибок указывают на обрыв провода. Компенсация холодного спая осуществляется путем измерения температуры в соединительных разъемах. Это означает, что можно подключить стандартные удлинительные кабели. Измерение мВ также возможно с помощью EPP3314-0002.

Сборка имеет широкий набор функций, при этом значения по умолчанию выбраны так, что настройка обычно не требуется. Входные фильтры и соответствующее время преобразования можно регулировать в широком диапазоне, доступно несколько форматов вывода данных. При необходимости масштаб входов можно изменить; Также доступен автоматический контроль предельных значений. Параметры устанавливаются с помощью EtherCAT. Параметры сохраняются в модуле. Для температурной компенсации требуется элемент Pt1000. Beckhoff предлагает разъем с температурной компенсацией (ZS2000-3712).
