| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| Количество входов |
4 |
| Технология подключения |
Розетка M12 , 2-проводная технология подключения термопары |
| Время перехода |
ок. от 2 , 5 s до 20 ms , в зависимости от конфигурации и настроек фильтра , см. документацию , по умолчанию: прибл. 250 ms |
| Измерение напряжения |
±30/±60/±75 мВ |
| разрешение |
16 Bit , представление регулируется: 0 , 1/0 , 01 °C или 1/2/4 мкВ на цифру |
| Типы датчиков |
Тип B , C , E , J , K , L , N , R , S , T , U (тип K по умолчанию) , измерение мВ |
| Тип сигнала |
Термопара |
| Диапазон измерения |
зависит от типа датчика; тип предустановки K , -100…+1370 °C |
| Ошибка измерения/неопределенность |
< ±0 , 3% для типа K (на основе конечного значения диапазона измерения; для других типов см. документацию) |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Распределенные часы |
– |
| Входной фильтр |
5 вариантов , настраиваемый |
| Питание датчиков |
– |
| Потребляемая мощность из США |
обычно 100 мА |
| Возможное разделение |
500 V |
| Особые свойства |
Обнаружение обрыва провода |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

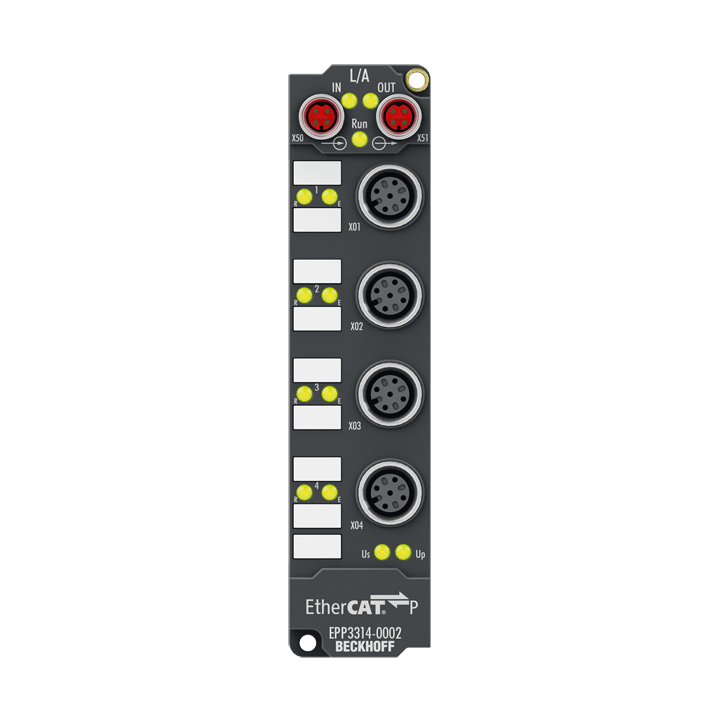

EPP3314-0002
Блок EtherCAT P EPP3314-0002 с аналоговыми входами позволяет напрямую подключать четыре термопары. Схема модуля может управлять датчиками термопар по 2-проводной технологии. Линеаризация во всем диапазоне температур осуществляется микропроцессором. Температурный диапазон можно выбирать свободно. Светодиоды ошибок указывают на обрыв провода. Компенсация холодного спая осуществляется путем измерения температуры в соединительных разъемах. Это означает, что можно подключить стандартные удлинительные кабели. Измерение мВ также возможно с помощью EPP3314-0002.
Сборка имеет широкий набор функций, при этом значения по умолчанию выбраны так, что настройка обычно не требуется. Входные фильтры и соответствующее время преобразования можно регулировать в широком диапазоне, доступно несколько форматов вывода данных. При необходимости масштаб входов можно изменить; Также доступен автоматический контроль предельных значений. Параметры устанавливаются с помощью EtherCAT. Параметры сохраняются в модуле. Для температурной компенсации требуется элемент Pt1000. Beckhoff предлагает разъем с температурной компенсацией (ZS2000-3712).
