| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
Ethernet TCP/IP; Протоколы реального времени: EtherCAT , PROFINET и другие. (в зависимости от водителя) |
| Шинный интерфейс |
1 розетка M12 , 8-контактная (кодировка X) , экранированная , привинчиваемая , 8 розетка M12 , 4-контактная (кодировка D) , экранированная , привинчиваемая |
| Ethernet-интерфейс |
10BASE-T/100BASE-TX Ethernet , M12 , D-кодирование , 4-контактный |
| Длина линии |
к витой паре 100 m |
| Стоимость трансфера |
100BASE-TX и 1 Гбит/с |
| Аппаратная диагностика |
светодиоды |
| Распределенные часы |
Да |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Потребляемая мощность из США |
120 мА |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Масса |
ок. 450 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

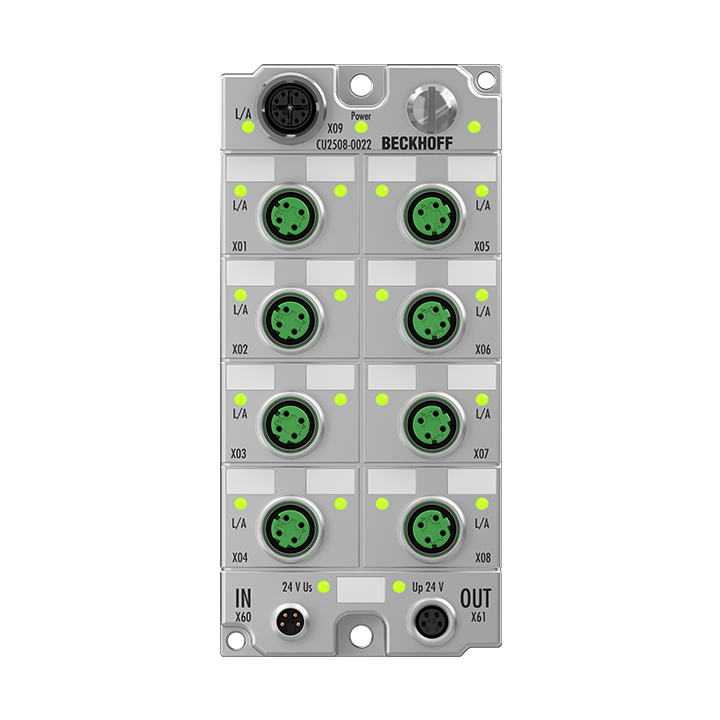

CU2508-0022
Множитель порта Ethernet в реальном времени CU2508-0022 позволяет подключать до восьми сетей Ethernet. CU2508-0022 подключается к управляющему промышленному ПК через гигабитный канал связи. Таким образом, ПК может передавать данные с высокой производительностью на умножитель, который назначает их соответствующему порту 100BASE-TX путем оценки префикса телеграммы и отправляет их в контролируемом по времени режиме с точностью до микросекунды. Полученным кадрам также присваивается префикс, включая отметку времени, и они передаются на ПК по гигабитной линии. С точки зрения пользователя доступны восемь индивидуально используемых портов 100 Мбит с полными свойствами реального времени.
Аналогично множителю порта CU2508 в IP20, 8-кратный множитель CU2508-0022 предлагает возможность подключения нескольких портов Ethernet за пределами ПК через соединение 1 Гбит/с в мире IP67. TwinCAT 3 поддерживает связь через Ethernet (TCP/IP), EtherCAT, EAP (протокол автоматизации EtherCAT) и Ethernet в реальном времени — это делает ненужными дополнительные сетевые порты на ПК.
В частности, CU2508-0022 позволяет выполнять обширные установки EtherCAT: при чрезвычайно высоких требованиях к пропускной способности данных их можно расширить до восьми цепочек, что увеличивает производительность. Распределенные часы нитей EtherCAT синхронизированы. Резервирование кабеля EtherCAT с одновременным использованием распределенных тактовых импульсов также может быть реализовано с помощью двух портов CU2508-0022.
Если требуется еще большая пропускная способность, на одном контроллере можно одновременно использовать несколько CU2508-0022.
