| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Интерфейс инкрементального энкодера RS422 |
| Количество каналов |
1 инкрементальный энкодер + 1 вход |
| Подключение энкодера |
A , A (инв.) , B , B (инв.) , C , C (инв.) , дифференциальные входы (RS422); Вход состояния 5 V DC; Вход ворот/защелки 24 V DC |
| Рабочее напряжение энкодера |
5 V DC |
| Выходной ток энкодера |
0 , 5 A |
| прилавок |
16 Bit , двоичный |
| Частота среза |
4 миллиона шагов/с (с 4-кратной оценкой) |
| Квадратурный декодер |
1 , 2 , 4-кратная оценка |
| Фиксация нулевого импульса |
16 Bit |
| Команды |
Читать , устанавливать , активировать |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Силовые контакты потребления тока |
– (без силовых контактов) |
| Потребление тока K-Bus |
обычно 60 мА |
| Ширина на изображении процесса |
Вход: 1 х 16-битные данные , 1 х 8-битный сигнал управления/статуса. |
| Масса |
ок. 85 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

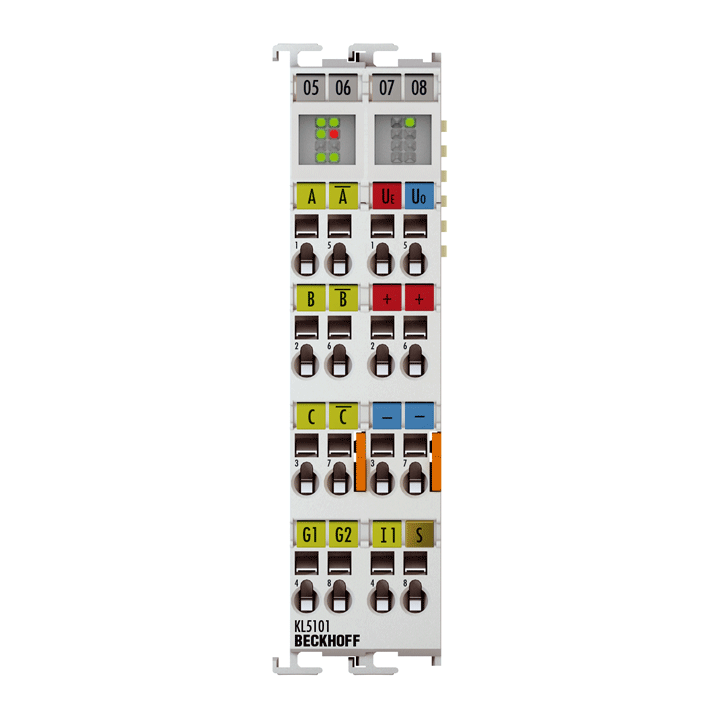

KL5101
Клемма шины KL5101 представляет собой интерфейс для прямого подключения инкрементных энкодеров с дифференциальными сигналами (RS422) или несимметричными сигналами TTL. 16-битный счетчик с квадратурным дешифратором и 16-битной защелкой для нулевого импульса или вход G1 можно считывать, устанавливать или активировать. Выход сообщения о неисправности энкодера может быть подключен и обработан через вход состояния. Возможно измерение длительности периода с разрешением 200 нс. Вход G2 позволяет заблокировать счетчик (высокий уровень = стоп).
Характеристики
