| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
EtherCAT зажим дисплея |
| Переключение входов |
Кнопки навигации: вверх , вниз , влево , вправо , Enter. |
| Специальные символы |
2 символа (матрица 5×8 пикселей) |
| отображать |
ЖК-дисплей , 2 x 16 символов (> 16 символов = режим прокрутки текста) , переключаемая подсветка |
| Счетчик часов работы |
32-битное переполнение через 136 лет (без возможности сброса) , безопасное хранение данных > 100 лет (при интервале записи 15 минут) , точность: ±50 ppm |
| Хронометраж |
4 х 32-битных секундомера (сбрасываемый) |
| прилавок |
4 х 32-битных счетчика (сбрасываемые) |
| Интервал хранения |
ручной/автоматический каждые 15 минут |
| Распределенные часы |
– |
| Силовые контакты потребления тока |
– |
| Энергопотребление электронной шины |
обычно 80 мА |
| Масса |
ок. 70 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL , DNV |

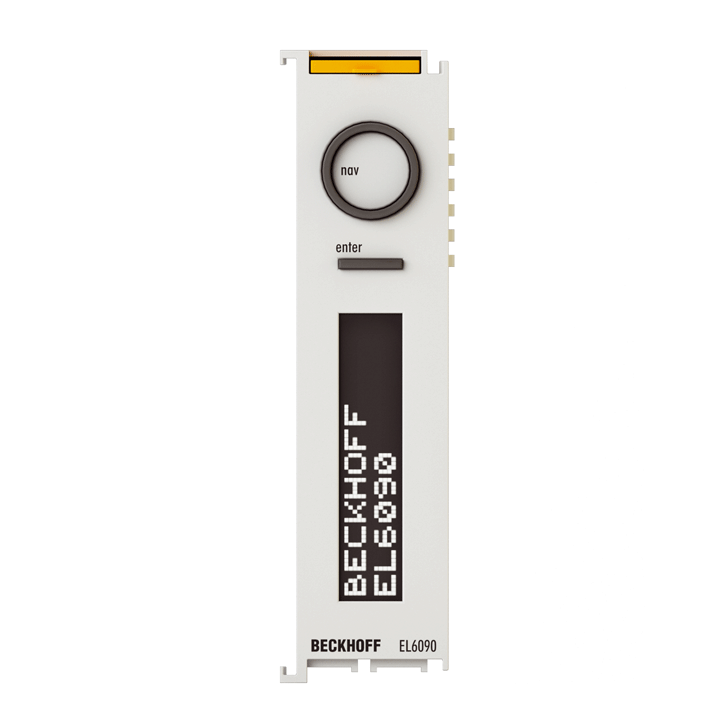

EL6090
Зажим для дисплея оснащен подсвечиваемым ЖК-дисплеем с низкой отражающей способностью и двумя строками по 16 символов каждая. Вы можете, например. Б. может использоваться для отображения сообщений о состоянии или диагностической информации. Встроенный необнуляемый счетчик часов работы может отображаться и считываться с помощью системы управления. Кроме того, реализованы четыре внутренних счетчика 32 Bit и четыре таймера 32 Bit, которые автоматически сохраняются в терминале и обеспечивают отказоустойчивость. Здесь можно контролировать время производства и фиксировать количество, а также ошибки или простои.
Динамические и статические тексты, специфичные для приложения, могут отображаться на дисплее через программу пользователя, например. Б. «Счетчик производства: (значение счета)». Если выводится текст длиной более 16 символов, терминал автоматически переходит в режим прокрутки текста. Два специальных символа могут быть определены с использованием матрицы пикселей 5×8.
Статус кнопки навигации – вверх, вниз, влево, вправо и Enter – передаются в элемент управления в виде двоичных переменных и могут использоваться для управления дисплеем.
