| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
D-Sub , 9-контактный |
| Каналы передачи |
2 |
| Стоимость трансфера |
300…115 200 бод; По умолчанию: 9600 бод , 8 бит данных , без четности и один стоповый бит. |
| Интерфейсы |
2 x RS422/RS485 |
| Импеданс линии |
120 Ω |
| Длина линии |
ок. 1000 m витая пара |
| Обеспечение внешнего снабжения |
2 х макс. 5 V/20 мА , от питания E-bus , защита от короткого замыкания |
| Источник питания |
через электронный автобус |
| Распределенные часы |
– |
| Возможное разделение |
500 V (Электрическая шина/напряжение сигнала) |
| Буфер данных |
864-байтовый буфер приема , 128-байтовый буфер отправки |
| конфигурация |
без настройки адреса , настройка через контроллер |
| Силовые контакты потребления тока |
– |
| Энергопотребление электронной шины |
тип. 270 мА |
| Особые свойства |
2 x 5 V/20 мА для внешнего питания |
| Масса |
ок. 55 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

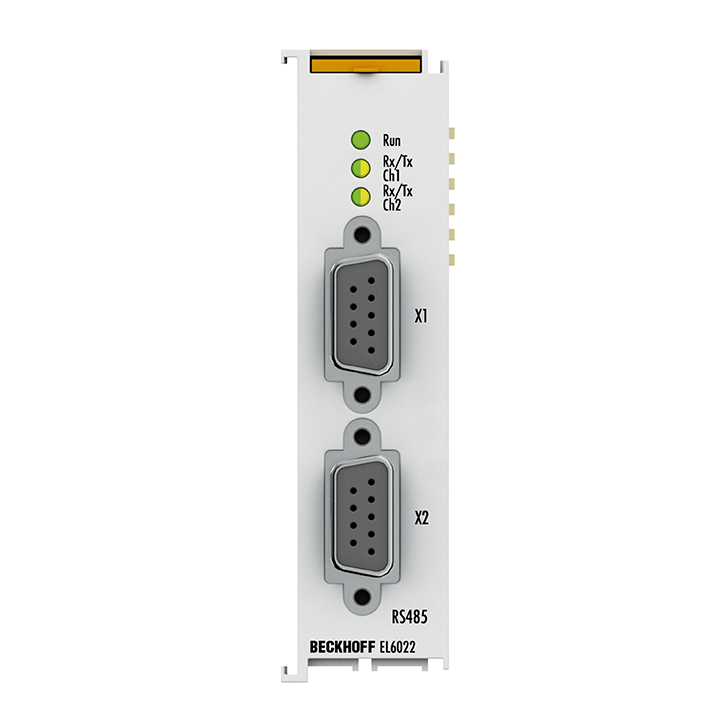

EL6022
Последовательный интерфейс EL6022 позволяет подключать устройства с двумя интерфейсами RS422/RS485. Устройства, подключенные к терминалу EtherCAT EL6022, обмениваются данными с устройством автоматизации через соединитель. Активный канал связи работает независимо от системы более высокого уровня EtherCAT в полнодуплексном режиме со скоростью от 300 бод до 115,2 кбод. Интерфейсы RS422/RS485 гарантируют высокую помехоустойчивость благодаря гальванической развязке сигналов. EL6022 может подавать 2 x 5 V/20 мА от источника питания E-bus (с гальванической развязкой, с защитой от короткого замыкания) для питания внешних устройств.
В сочетании с драйвером Virtual Serial COM TwinCAT EL6022 можно использовать как обычный COM-интерфейс Windows.
