| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Ethernet APL |
| Количество портов |
2 |
| Технология подключения |
Зажимной контакт |
| Ethernet-интерфейс |
10BASE-T1L , однопарный Ethernet |
| Длина линии |
макс. 200 m |
| Стоимость трансфера |
10 Мбит/с |
| Электроника напряжения питания |
24 V постоянного тока (через силовые контакты) |
| Тип подключения |
SPCX |
| протокол |
PROFINET |
| Номинальная мощность |
1 , 1 W |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , ATEX , IECEx (в стадии подготовки) |

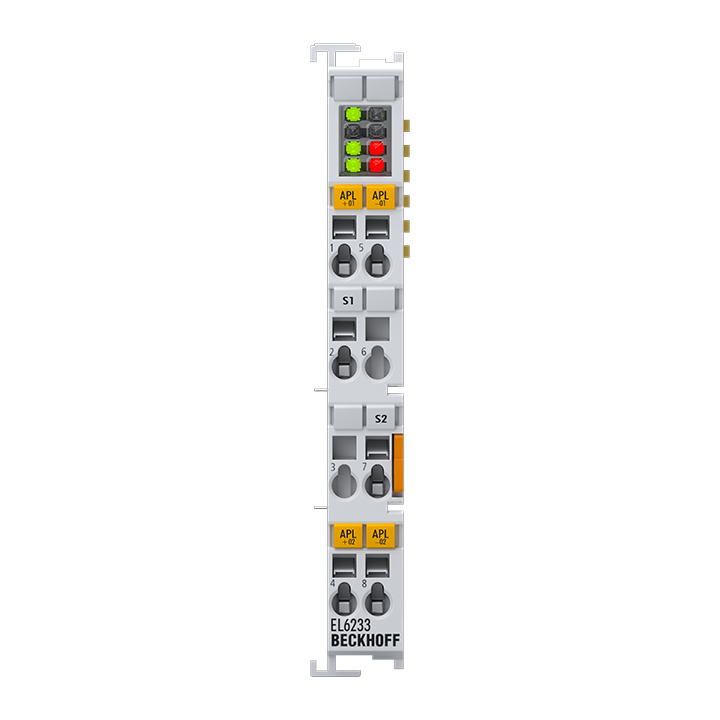

EL6233
EL6233 позволяет напрямую подключать полевые устройства с поддержкой Ethernet APL. Датчики поставляются в соответствии с профилем порта SPCX и интегрируются через PROFINET. Благодаря гибкой системной архитектуре EtherCAT и портфолио EL Ethernet APL, HART или простые цифровые сигналы могут быть интегрированы в одну клеммную колодку.
Расширенный физический уровень Ethernet — это технология связи, разработанная специально для нужд перерабатывающей промышленности. Ethernet-APL описывает исключительно физический уровень передачи, основанный на однопарном стандарте Ethernet 10BASE-T1L, и поэтому не зависит от протокола. МЭК определяет предельные значения энергоснабжения полевых устройств для использования в потенциально взрывоопасных зонах. На основе этих предельных значений техническая спецификация TS10186, разработанная проектной группой Ethernet APL, предписывает ориентировочные значения и разделяет их на профили портов для упрощения подключения. В зависимости от профиля порта возможно подключение полевых устройств из взрывоопасных зон.
EL6233 позволяет подключать полевые устройства из потенциально взрывоопасных зон Зоны 2/22. ELX6233 можно использовать для подключения полевых устройств из зон 0/20 и 1/21.
