| Статус продукта |
Серийная поставка |
|---|---|
| Количество выходов |
2 |
| Источник питания |
через электронный автобус |
| Напряжение сигнала |
-10…+10 V |
| Коэффициент передискретизации |
n = 1…100 wвыбираемый |
| Распределенные часы |
Да |
| Точность распределенных часов |
<< 1 мкс |
| груз |
> 5 kΩ (защита от короткого замыкания) |
| разрешение |
16 Bit (включая знак) |
| Ошибка вывода |
< 0 , 1% (на основе конечного значения) |
| Возможное разделение |
500 V (Электрическая шина/напряжение сигнала) |
| Время перехода |
~ 10 мкс |
| Скорость вывода |
макс. 100 тыс.выборок/с |
| Силовые контакты потребления тока |
– |
| Энергопотребление электронной шины |
обычно 180 мА |
| Ширина на изображении процесса |
n x 2 x 16-битный выход + 32-битный CycleCounter |
| Особые свойства |
Передискретизация |
| Масса |
ок. 50 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , cFMus |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Класс I , раздел 2 , группы A , B , C , D Класс I , зона 2 , AEx ec IIC T4 Gc |

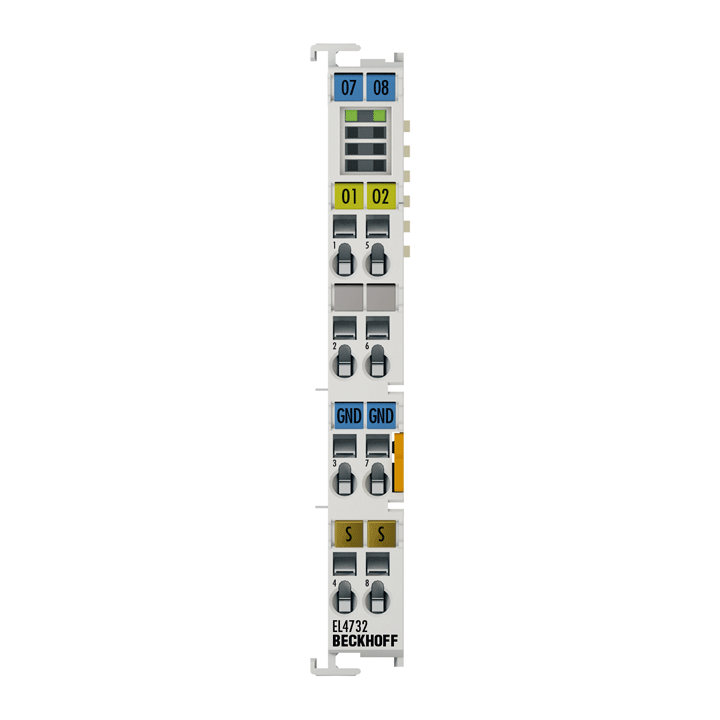

EL4732
Клемма аналогового выхода EL4732 генерирует сигналы в диапазоне от -10 до +10 V. Напряжение передается на уровень процесса гальванически изолированно с разрешением 16 Bit. Выходные каналы имеют общий потенциал земли. Выходные данные дискретизируются с регулируемым целочисленным кратным (коэффициент передискретизации: n) частоты цикла шины (n микроциклов на цикл шины). Для каждого цикла шины терминал EtherCAT получает набор данных процесса, которые выводятся один за другим. Временная база терминала может быть с высокой точностью синхронизирована с другими участниками EtherCAT через распределенные часы. С помощью этого метода временное разрешение аналоговых выходных сигналов может быть увеличено в n раз по сравнению с временем цикла шины. В сочетании с EL37xx (аналоговый входной разъем с передискретизацией) эквидистантные по времени реакции, например Б. возможно превышение порогового значения. EL4732 может выводить максимум 100 000 значений (100 тыс. выборок/с) на канал в секунду.
