| Статус продукта |
Серийная поставка |
|---|---|
| Количество выходов |
2 |
| Источник питания |
24 V постоянный ток через силовые контакты |
| Ток сигнала |
0…20 мА |
| Коэффициент передискретизации |
n = целое число , кратное времени цикла , 1…100 wвыбирается |
| Распределенные часы |
Да |
| Точность распределенных часов |
<< 1 мкс |
| груз |
< 500 Ом (устойчивость к короткому замыканию) |
| разрешение |
16 Bit (включая знак) |
| Ошибка вывода |
< 0 , 1% (на основе конечного значения) |
| Возможное разделение |
500 V (Электрическая шина/напряжение сигнала) |
| Время перехода |
~ 10 мкс |
| Скорость вывода |
макс. 100 тыс.выборок/с |
| Силовые контакты потребления тока |
тип. 20 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 100 мА |
| Ширина на изображении процесса |
Выход: n x 2 x 16-битные данные , макс. 8 Byte дополнительная информация |
| Особые свойства |
Передискретизация |
| Масса |
ок. 65 g |
| Рабочая температура |
-25…+55 °C |
| Температура хранения |
-40…+85 °C |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

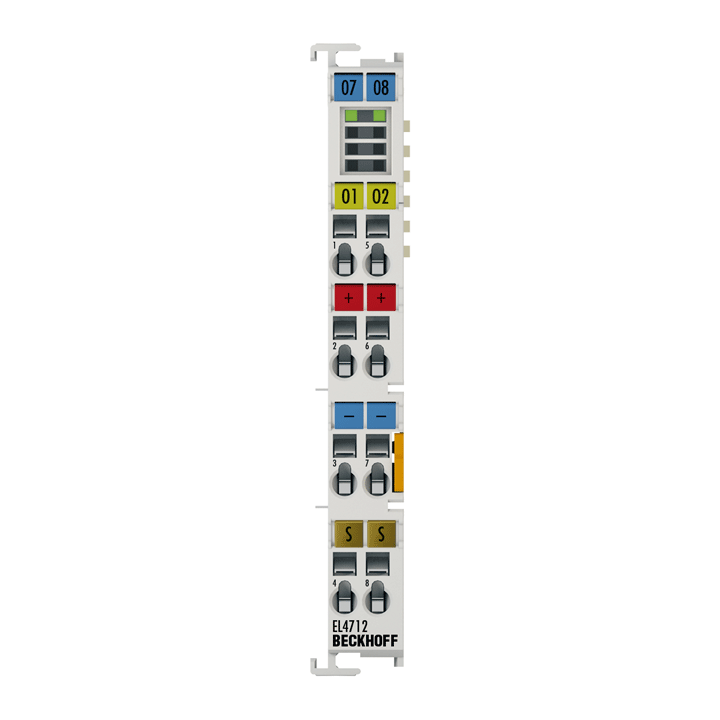

EL4712
Клемма аналогового выхода EL4712 генерирует сигналы в диапазоне 0–20 мА. Напряжение передается на уровень процесса гальванически изолированно с разрешением 16 Bit. Выходные каналы имеют общий потенциал земли. Выходные данные дискретизируются с регулируемым целочисленным кратным (коэффициент передискретизации: n) частоты цикла шины (n микроциклов на цикл шины). Для каждого цикла шины терминал EtherCAT получает набор данных процесса, которые выводятся один за другим. Временная база терминала может быть с высокой точностью синхронизирована с другими участниками EtherCAT через распределенные часы. С помощью этого метода временное разрешение аналоговых выходных сигналов может быть увеличено в n раз по сравнению с временем цикла шины. В сочетании с EL37xx (аналоговый входной разъем с передискретизацией) эквидистантные по времени реакции, например Б. возможно при превышении порогового значения. EL4712 может выводить максимум 100 000 значений (100 тыс. выборок/с) на канал в секунду.
