| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Интерфейс энкодера SSI |
| Количество каналов |
1 |
| Подключение энкодера |
Д+ , Д- , Cl+ , Cl- |
| Рабочее напряжение энкодера |
24 V постоянного тока (через силовые контакты) |
| Распределенные часы |
Да |
| Выходной сигнал (тактовый) |
Дифференциальный сигнал (RS422) |
| Входной сигнал (данные) |
Дифференциальный сигнал (RS422) |
| Источник питания |
24 V через силовые контакты |
| Стоимость трансфера |
настраивается до 1 MHz , 250 kHz предустановки |
| Последовательный вход |
настраивается до 32 Bit , 24 Bit предустановки |
| Направление данных |
Читать |
| Силовые контакты потребления тока |
тип. 20 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 120 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
Скорость передачи данных , кодирование и длина данных регулируются , бит сбоя питания может быть активирован. |
| Масса |
ок. 55 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
EL5001

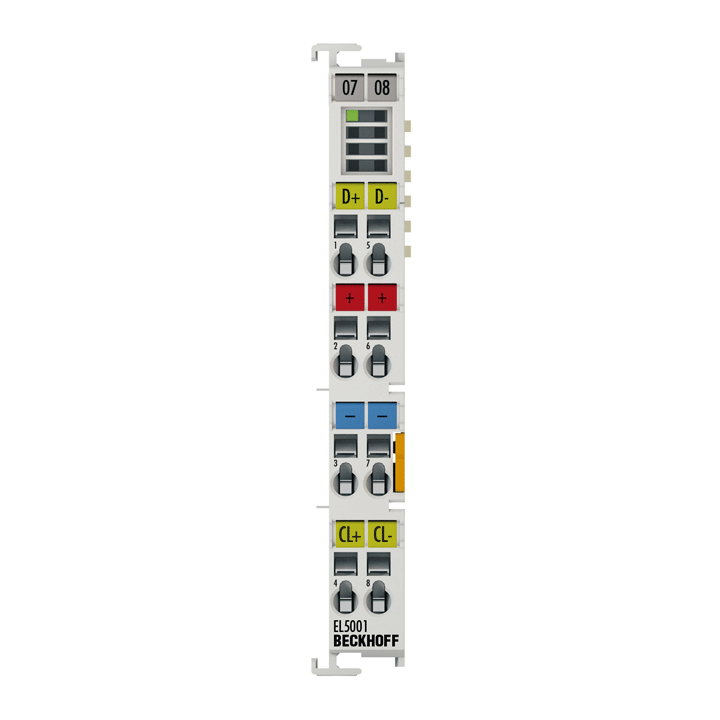

Клемма EtherCAT EL5001 является ведущим устройством SSI и позволяет напрямую подключать абсолютный энкодер к SSI (синхронный последовательный интерфейс). Поддерживаются как однооборотные, так и многооборотные энкодеры. Питание 24 В энкодера может подаваться непосредственно через точки подключения клеммы. Клемму источника питания EL9505 можно использовать для дополнительного рабочего напряжения энкодера 5 В.
Широкие возможности параметризации позволяют оптимально адаптироваться к различным типам энкодеров.
Особые возможности:
- Скорость передачи данных до макс. 1 MHz
- Кодировка: серая и двоичная.
- Длина данных до 32 Bit, гибко настраиваемая
- Отдельная обработка бита ошибки состояния (бит сбоя питания) в данных процесса.
Используя функцию распределенных часов, значение позиции считывается точно синхронно с другими процессами. Когда функция распределенных часов деактивирована, EL5001 работает синхронно с циклом EtherCAT. Профиль энкодера позволяет быстро и легко связать данные процесса с приложением управления движением.
Похожие товары
EL5001-0011

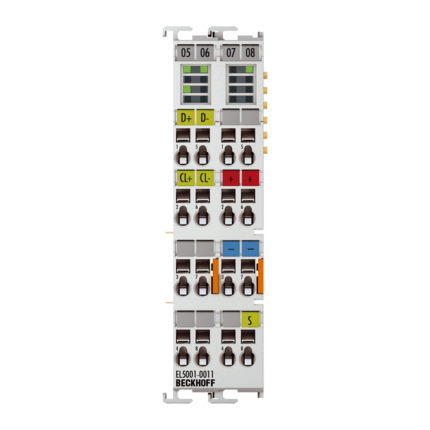

Терминал EtherCAT EL5001-0011 может быть включен в систему связи ведущий/ведомый SSI. Он используется для пассивного чтения данных обмена между ведущим устройством SSI и подчиненным устройством SSI (энкодером). Это означает, что текущее значение позиции может быть доступно другим модулям управления. EL5001-0011 опционально обеспечивает рабочее напряжение энкодера 24 В.
Широкие возможности параметризации позволяют оптимально адаптироваться к различным типам энкодеров.
Особые возможности:
- автоматическое определение скорости передачи данных до макс. 1 MHz
- Кодировка: серая и двоичная.
- Длина данных до 32 Bit, гибко настраиваемая
- Отдельная обработка бита ошибки состояния (бит сбоя питания) в данных процесса.
Используя функцию распределенных часов, время сбора данных может выводиться кодером через отметку времени. Профиль энкодера позволяет быстро и легко связать данные процесса с приложением управления движением.
EL5001-0012

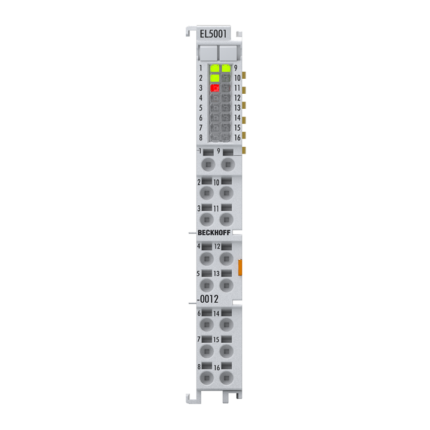

Терминал EtherCAT EL5001-0012 позволяет моделировать однооборотные и многооборотные энкодеры SSI с выходным сигналом серого или двоичного кода и максимальной скоростью передачи 2 MHz. Это позволяет генерировать реакцию положения на внешний главный сигнал SSI в приложениях, в которых физически не присутствует кодер SSI. Широкие возможности параметризации позволяют оптимально моделировать различные типы энкодеров.
Особые возможности:
- Кодировка: серая или двоичная.
- Длина данных до 64 Bit, гибко регулируется в однооборотном и многооборотном исполнении.
- Бит четности (четный/нечетный) может быть активирован опционально.
- Отдельный вывод битов ошибок состояния в данных процесса.
- Определение профилей движения с помощью управления движением
Приложения:
- Спецификация позиции для транспортных систем без встроенной обратной связи
- Аппаратное тестирование (HIL-тестирование)
- Моделирование энкодера для виртуального ввода в эксплуатацию
EL5001-0090
Клемма EtherCAT EL5001-0090 является ведущим устройством SSI и позволяет напрямую подключать абсолютный энкодер к SSI (синхронный последовательный интерфейс). Поддерживаются как однооборотные, так и многооборотные энкодеры. Питание 24 В энкодера может подаваться непосредственно через точки подключения клеммы. Клемму источника питания EL9505 можно использовать для дополнительного рабочего напряжения энкодера 5 В.
Широкие возможности параметризации позволяют оптимально адаптироваться к различным типам энкодеров.
Особые возможности:
- Скорость передачи данных до макс. 1 MHz
- Кодировка: серая и двоичная.
- Длина данных до 32 Bit, гибко настраиваемая
- Отдельная обработка бита ошибки состояния (бит сбоя питания) в данных процесса.
Используя функцию распределенных часов, значение позиции считывается точно синхронно с другими процессами. Когда функция распределенных часов деактивирована, EL5001-0090 работает синхронно с циклом EtherCAT. Профиль энкодера позволяет быстро и легко связать данные процесса с приложением управления движением.
EL5001-0090 также поддерживает TwinSAFE SC (одноканальный TwinSAFE). Это позволяет использовать стандартные сигналы для задач, связанных с безопасностью, в любой сети или полевой шине.
