| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
1 проводник |
| Количество каналов |
8 входов + 8 выходов |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Напряжение сигнала «0» |
-3…+5 V (МЭК 61131-2 , тип 1/3) |
| Напряжение сигнала «1» |
11…30 V (МЭК 61131-2 , тип 1/3) |
| Входной ток |
обычно 3 мА. (EN 61131-2 , тип 1/3) |
| Входной фильтр |
обычно < 1 мкс |
| Внутреннее сканирование/выполнение заданий |
< 10…40 мкс , соответствует 100…25 k обнаруживаемых фронтов/с , в зависимости от конфигурации |
| Распределенные часы |
Да |
| Точность распределенных часов |
<< 1 мкс |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Выходной ток макс. |
0 , 5 A (устойчивость к короткому замыканию) на канал |
| Выходной каскад |
Толкать |
| Защита от обратной полярности |
Да |
| Энергия выключения (инд.) макс. |
< 150 мДж/канал |
| Силовые контакты потребления тока |
тип. 30 мА + нагрузка |
| время переключения |
ТОН: тип. < 1 мкс , TOFF: тип. < 1 мкс |
| Энергопотребление электронной шины |
обычно 130 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| конфигурация |
нет адреса или настройки конфигурации |
| Особые свойства |
Мультивременная метка , автоматическая активация |
| Масса |
ок. 55 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой (см. документацию) |
| Разрешения/маркировка |
CE , UL |

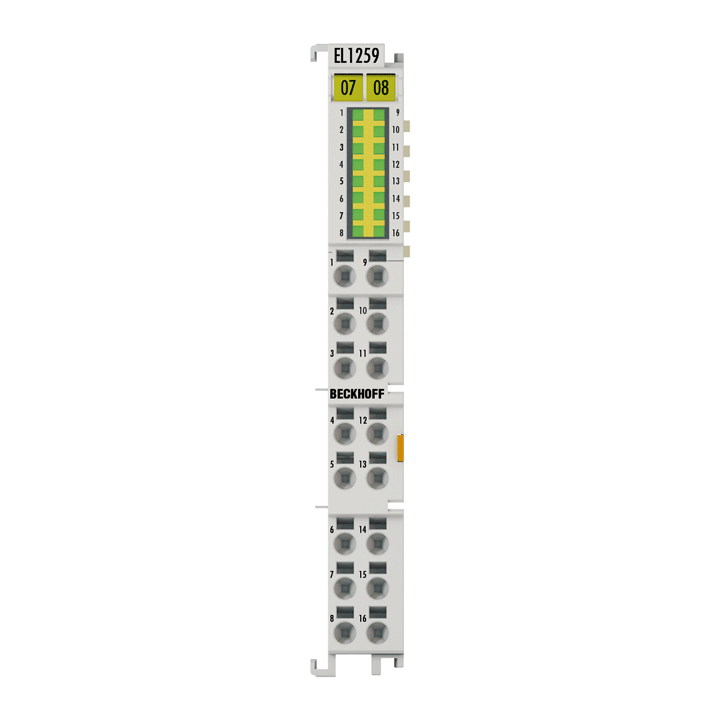

EL1259
16-канальный цифровой терминал EtherCAT EL1259 сочетает в себе функции EL1258 – восьми входов с несколькими временными метками – с функциями EL2258 – восьми выходов с несколькими временными метками. Высокая плотность каналов в сочетании с метками времени сигналов обеспечивает быстрые и эффективные процессы за счет оптимизированного управления датчиками и исполнительными механизмами. EL1259 также синхронизируется с другими участниками через систему распределенных часов, так что события во всей системе можно измерять на единой временной основе. Комбинация входов и выходов постоянного тока внутри терминала может использоваться для задач локального переключения.
Особые возможности:
- подходит для особенно быстрых сигналов благодаря очень низкой входной задержке
- Объединение входов и выходов в одном терминале
- высокая плотность каналов
- Синхронная работа возможна благодаря распределенным часам технологии XFC.
- высокая производительность благодаря функции мультивременной метки XFC
Характеристики
