| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
2-проводной |
| спецификация |
переключение заземления «0»: 18…30 V DC , «1»: 0…7 V DC , тип. Входной ток 3 мА |
| Количество входов |
8 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Напряжение сигнала «0» |
18…30 V |
| Напряжение сигнала «1» |
0…7 V |
| Входной ток |
обычно 3 мА |
| Входной фильтр |
обычно < 1 мкс |
| Внутреннее сканирование/выполнение заданий |
< 10…40 мкс , соответствует 100…25 k обнаруживаемых фронтов/с , в зависимости от конфигурации |
| Распределенные часы |
Да |
| Точность распределенных часов |
<< 1 мкс |
| Силовые контакты потребления тока |
обычно 6 мА |
| Энергопотребление электронной шины |
обычно 130 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| конфигурация |
нет адреса или настройки конфигурации |
| Особые свойства |
Мультивременная метка |
| Масса |
ок. 55 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE |

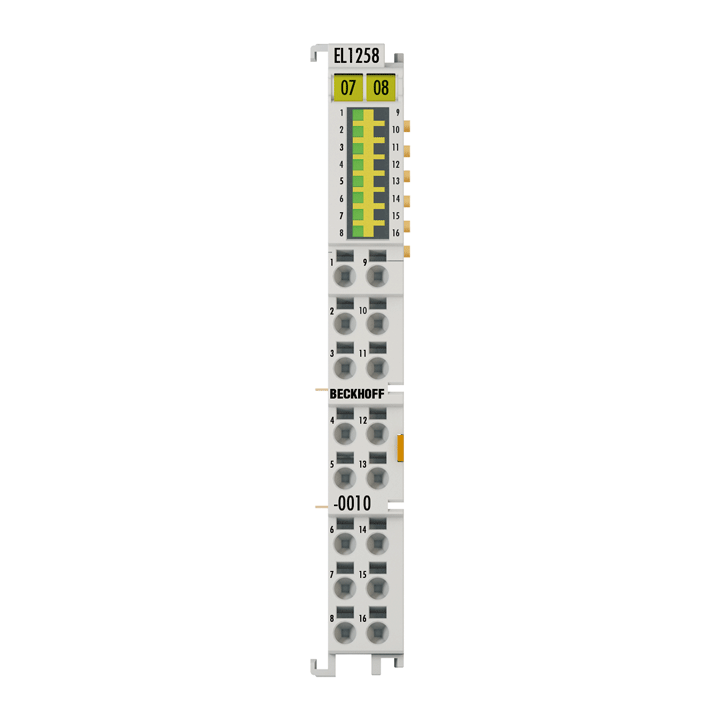

EL1258-0010
8-канальный цифровой входной терминал EL1258-0010 записывает быстрые двоичные сигналы управления с уровня процесса и передает их на систему управления гальванически развязанным образом. EL1258-0010 — это версия EL1258 с наземной коммутацией, и по сравнению с EL1252 он не только обеспечивает более высокую плотность каналов, но и более высокую производительность благодаря функции нескольких временных меток. В то время как EL1252 может записывать одно изменение фронта с отметкой времени за цикл шины, EL1258-0010 предлагает возможность регистрации до 32 событий с отметкой времени. EL1258-0010 синхронизируется с другими участниками EtherCAT через систему распределенных часов, поэтому события во всей системе можно измерять на единой временной основе.
Похожие товары
EL1258
Клемма цифрового входа EL1258 улавливает быстрые двоичные сигналы управления 24 В с уровня процесса и передает их на систему управления гальванически развязанным образом. Терминал EtherCAT содержит восемь каналов, которые отображают состояние своего сигнала с помощью светодиодов. По сравнению с EL1252, EL1258 не только обеспечивает более высокую плотность каналов, но и более высокую производительность благодаря функции нескольких временных меток XFC. В то время как EL1252 может записывать одно изменение фронта с отметкой времени за цикл шины, EL1258 предлагает возможность регистрации до 32 событий с отметкой времени. EL1258 синхронизируется с другими участниками EtherCAT через систему распределенных часов, поэтому события во всей системе можно измерять на единой временной основе.
Особые возможности:
- подходит для особенно быстрых сигналов благодаря очень низкой входной задержке
- Синхронная работа возможна благодаря распределенным часам технологии XFC.
- высокая производительность благодаря функции мультивременной метки XFC
