| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
2-проводной |
| Количество входов |
8 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Напряжение сигнала «0» |
-3…+5 V (МЭК 61131-2 , тип 1/3) |
| Напряжение сигнала «1» |
11…30 V (МЭК 61131-2 , тип 1/3) |
| Входной ток |
обычно 3 мА. (EN 61131-2 , тип 1/3) |
| Входной фильтр |
обычно < 1 мкс |
| Внутреннее сканирование/выполнение заданий |
< 10…40 мкс , соответствует 100…25 k обнаруживаемых фронтов/с , в зависимости от конфигурации |
| Распределенные часы |
Да |
| Точность распределенных часов |
<< 1 мкс |
| Силовые контакты потребления тока |
обычно 6 мА |
| Энергопотребление электронной шины |
обычно 130 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| конфигурация |
нет адреса или настройки конфигурации |
| Особые свойства |
Мультивременная метка |
| Масса |
ок. 55 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

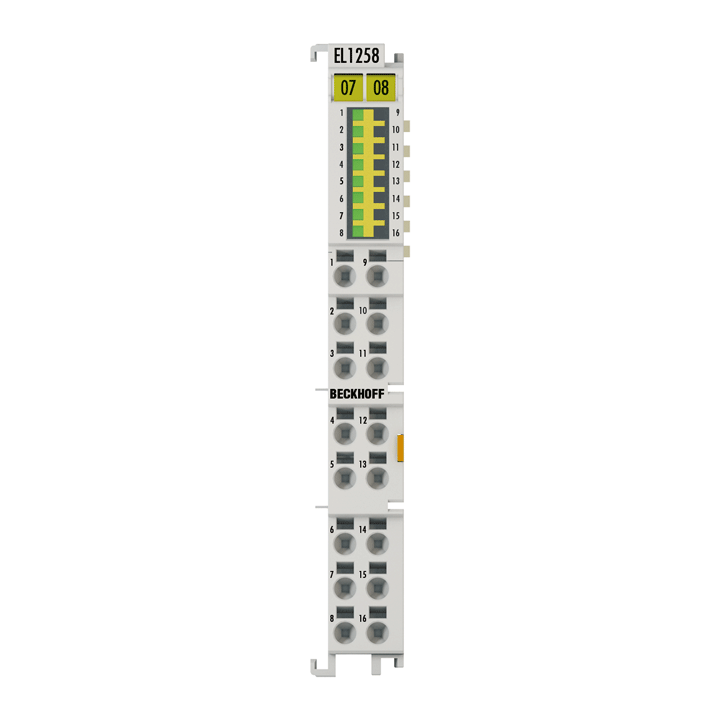

EL1258
Клемма цифрового входа EL1258 улавливает быстрые двоичные сигналы управления 24 В с уровня процесса и передает их на систему управления гальванически развязанным образом. Терминал EtherCAT содержит восемь каналов, которые отображают состояние своего сигнала с помощью светодиодов. По сравнению с EL1252, EL1258 не только обеспечивает более высокую плотность каналов, но и более высокую производительность благодаря функции нескольких временных меток XFC. В то время как EL1252 может записывать одно изменение фронта с отметкой времени за цикл шины, EL1258 предлагает возможность регистрации до 32 событий с отметкой времени. EL1258 синхронизируется с другими участниками EtherCAT через систему распределенных часов, поэтому события во всей системе можно измерять на единой временной основе.
Особые возможности:
- подходит для особенно быстрых сигналов благодаря очень низкой входной задержке
- Синхронная работа возможна благодаря распределенным часам технологии XFC.
- высокая производительность благодаря функции мультивременной метки XFC
