| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
4-проводной |
| спецификация |
аналогично EN 61131-2 , тип 3 , «0»: -3…5 V DC , «1»: 11…30 V DC , тип. Входной ток 3 мА |
| Количество входов |
2 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Напряжение сигнала «0» |
-3…+5 V (EN 61131-2 , тип 3) |
| Напряжение сигнала «1» |
11…30 V (EN 61131-2 , тип 3) |
| Входной ток |
обычно 3 мА |
| Входной фильтр |
обычно < 1 мкс |
| Коэффициент передискретизации/множественных временных меток |
n = целое число , кратное времени цикла , 1…1000 , см. документацию. |
| Метка времени точности в зажиме |
10 нс (+ входная задержка) |
| частота дискретизации |
макс. 1 млн выборок/с |
| Распределенные часы |
Да |
| Точность распределенных часов |
<< 1 мкс |
| Силовые контакты потребления тока |
тип. 20 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 70 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Ширина на изображении процесса |
n x 2 входа + 64-битный счетчик циклов/защелка |
| Особые свойства |
Передискретизация |
| Масса |
ок. 55 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , cFMus |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Класс I , раздел 2 , группы A , B , C , D Класс I , зона 2 , AEx ec IIC T4 Gc |

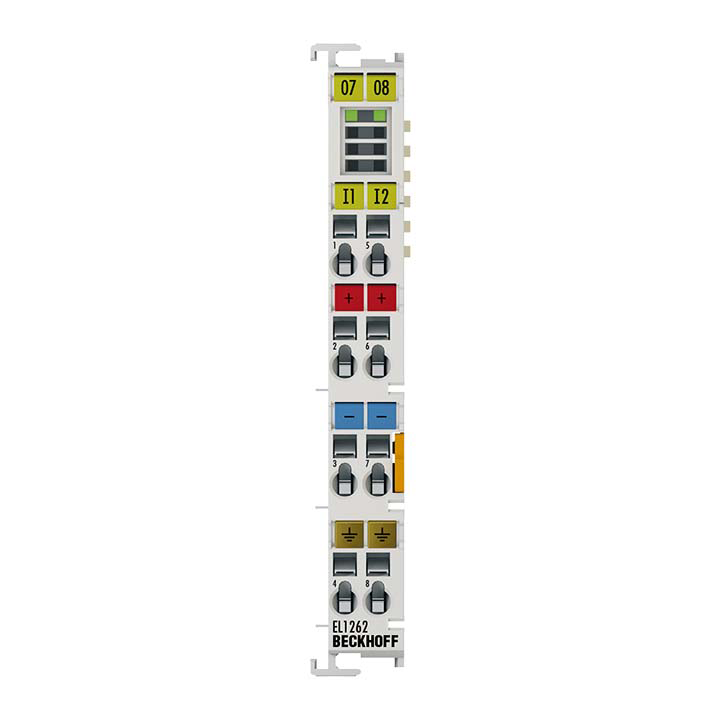

EL1262
Клемма цифрового входа EL1262 улавливает быстрые двоичные сигналы управления 24 В с уровня процесса и передает их на систему управления гальванически развязанным образом. Терминал EtherCAT содержит два канала, которые отображают состояние своего сигнала с помощью светодиодов. Сигналы дискретизируются с регулируемым целочисленным кратным (коэффициент передискретизации: n) частоты цикла шины (n микроциклов на цикл шины). Терминал EtherCAT генерирует набор данных процесса для каждого цикла шины, которые совместно передаются в следующем цикле шины. Временная база терминала может быть с высокой точностью синхронизирована с другими участниками EtherCAT через распределенные часы. С помощью этого процесса XFC временное разрешение цифровых входных сигналов может быть увеличено в n раз по сравнению с временем цикла шины.
Особые возможности:
- подходит для особенно быстрых сигналов благодаря очень низкой входной задержке
- Синхронная работа возможна благодаря распределенным часам технологии XFC.
- Множественная выборка данных процесса посредством передискретизации
Похожие товары
EL1262-0010
EL1262-0010 — это универсальный высокопроизводительный терминал передискретизации входных и выходных сигналов. Он содержит два входных и два выходных канала, каждый из которых может работать одновременно со скоростью до 10 Мбит/с. Это означает, что он может разрешать двоичные состояния с разрешением до 100 нс. Электрически он может дифференциально считывать и выводить RS422 (полнодуплексный), RS485 (полудуплексный), а также 5 V несимметричный. Для последовательной работы оконечная нагрузка и смещение могут переключаться электронно. Это делает его подходящим для самых требовательных высокоскоростных приложений, таких как управление лазером или эмуляция и чтение последовательных протоколов. Он расширяет область применения предыдущего EL1262/EL2262 со скоростью 1 Мбит/с в 10 раз.
Сигналы дискретизируются с регулируемым целочисленным кратным (коэффициент передискретизации: n) частоты цикла шины (n микроциклов на цикл шины). Терминал EtherCAT генерирует набор данных процесса для каждого цикла шины, которые совместно передаются в следующем цикле шины. Временная база терминала может быть с высокой точностью синхронизирована с другими участниками EtherCAT через распределенные часы. С помощью этого процесса XFC временное разрешение цифровых входных сигналов может быть увеличено в n раз по сравнению с временем цикла шины.
Особые возможности:
- подходит для особенно быстрых сигналов благодаря очень низкой входной задержке
- Синхронная работа возможна благодаря распределенным часам технологии XFC.
- Множественная выборка данных процесса посредством передискретизации
EL1262-0050
Клемма цифрового входа EL1262-0050 улавливает быстрые двоичные сигналы управления 5 В с уровня процесса и гальванически развязывает их на систему управления. Терминал EtherCAT содержит два канала, которые отображают состояние своего сигнала с помощью светодиодов. Сигналы дискретизируются с регулируемым целочисленным кратным (коэффициент передискретизации: n) частоты цикла шины (n микроциклов на цикл шины). Терминал EtherCAT генерирует набор данных процесса для каждого цикла шины, которые совместно передаются в следующем цикле шины. Временная база терминала может быть с высокой точностью синхронизирована с другими участниками EtherCAT через распределенные часы. С помощью этого процесса XFC временное разрешение цифровых входных сигналов может быть увеличено в n раз по сравнению с временем цикла шины. Пороги переключения входной цепи основаны на уровне КМОП: напряжение сигнала «0» < 0,8 V, напряжение сигнала «1» > 2,4 V. Напряжение питания 5 В может быть создано с помощью клеммы питания EL9505 и подано на силовые контакты.
Особые возможности:
- входы 5 В
- подходит для особенно быстрых сигналов благодаря очень низкой входной задержке
- Синхронная работа возможна благодаря распределенным часам технологии XFC.
- Множественная выборка данных процесса посредством передискретизации
