| Статус продукта |
по запросу |
|---|---|
| Количество автовокзалов |
64 (255 с расширением K-bus) |
| Макс. количество байтов полевой шины |
16 PDO Tx/Rx |
| Количество PDO (CANopen) |
16 PDO Tx/Rx |
| Дополнительные возможности CANopen |
Защита жизни/узла , аварийный объект , сопоставление переменных , сохранение/восстановление |
| Стоимость трансфера |
автоматическое обнаружение до 1 Мбод |
| Шинный интерфейс |
Разъем D-Sub , 9-контактный |
| среда передачи |
экранированный витой медный кабель , 2 сигнала , 1 заземление (рекомендуется) |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Интерфейсы |
Интерфейс конфигурации |
| Диагностический светодиод |
2 источника питания , 2 шины K-Bus , 2 шины Fieldbus |
| Блок питания K-шины |
1750 мА |
| Режимы работы |
синхронный , циклический , управляемый событиями , опрос |
| Масса |
ок. 135 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE |

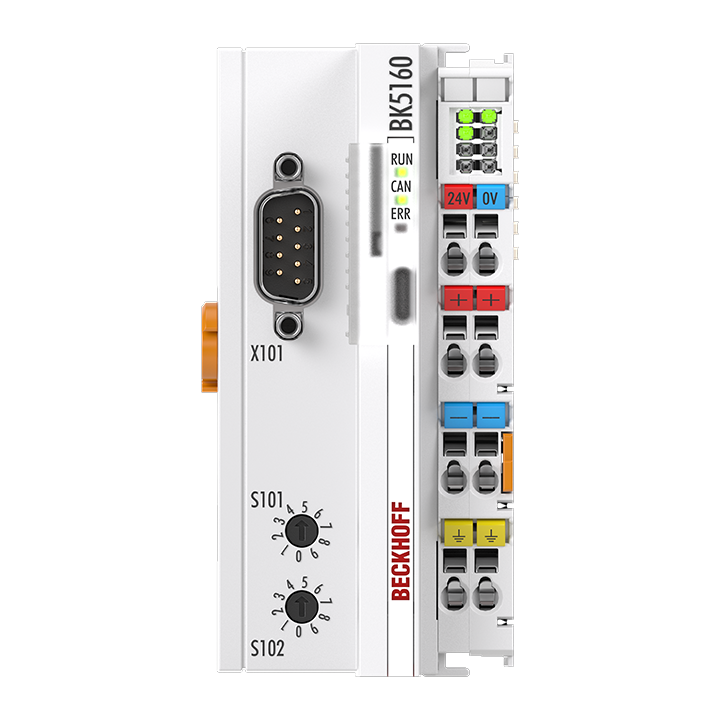

BK5160
Стандартный соединитель BK5160 является ведомым устройством CANopen, поддерживающим модули ввода-вывода серий KL, KS и KM. Он имеет автоматическое определение скорости передачи данных до 1 Мбит/с. Адрес узла можно легко и вручную указать с помощью двух поворотных переключателей. BK5160 также имеет интерфейс USB-C для использования программного обеспечения KS2000 для настройки модулей ввода-вывода или включения обновления встроенного ПО.
Соединение CAN представляет собой 9-контактный разъем D-Sub, для которого имеется подходящий разъем для сборки на месте ZS1052-3000 со встроенным концевым резистором.
