| Статус продукта |
Серийная поставка |
|---|---|
| Количество автовокзалов |
64 (255 с расширением K-bus) |
| Макс. количество байтов полевой шины |
16 PDO Tx/Rx |
| Количество PDO (CANopen) |
16 PDO Tx/Rx |
| Дополнительные возможности CANopen |
Защита жизни/узла , аварийный объект , сопоставление переменных , сохранение/восстановление |
| Стоимость трансфера |
автоматическое обнаружение до 1 Мбод |
| Шинный интерфейс |
Разъем D-Sub , 9-контактный |
| среда передачи |
экранированный витой медный кабель , 2 сигнала , 1 заземление (рекомендуется) |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Интерфейсы |
Интерфейс конфигурации |
| Диагностический светодиод |
2 источника питания , 2 шины K-Bus , 2 шины Fieldbus |
| Блок питания K-шины |
1750 мА |
| Режимы работы |
синхронный , циклический , управляемый событиями , опрос |
| Масса |
ок. 100 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

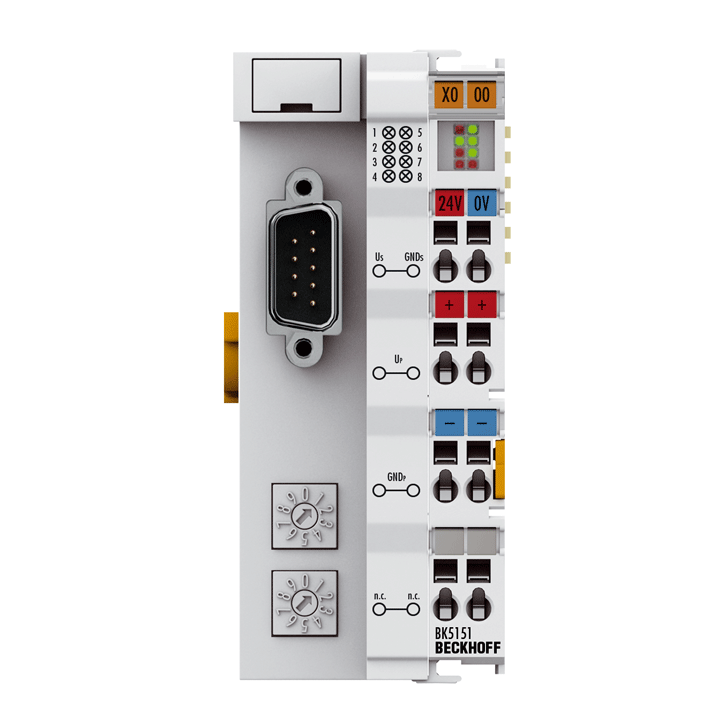

BK5151
Компактный шинный соединитель BK5151 для CANopen расширяет шинную систему Beckhoff экономичным вариантом в компактном корпусе. Поддерживается до 64 автобусных терминалов; С помощью внутреннего расширения шины можно подключить до 255 шинных терминалов. Шинный соединитель CANopen имеет автоматическое определение скорости передачи данных до 1 Мбод, а также два переключателя выбора адреса для назначения адреса. Соединение CAN представляет собой 9-контактный разъем D-Sub, для которого имеется подходящий разъем для сборки на месте ZS1052-3000 со встроенным концевым резистором.
Характеристики
