| Статус продукта |
Серийная поставка (не рекомендуется для новых проектов) , рекомендуемая альтернатива: BK5220 |
|---|---|
| Количество автовокзалов |
64 |
| Макс. количество байтов полевой шины |
512 байт ввода и 512 байт вывода |
| Цифровые периферийные сигналы |
512 входов/выходов |
| Аналоговые периферийные сигналы |
256 входов/выходов |
| конфигурация |
через KS2000 или элемент управления |
| Стоимость трансфера |
через DIP-переключатель |
| Шинный интерфейс |
В комплект входит 1 5-контактный открытый разъем |
| среда передачи |
Экранированный витой медный кабель с источником питания , 5-контактный |
| Источник питания |
24 V пост. ток (-15 %/+20 %) , через шинный кабель 11…25 V (согласно спецификации DeviceNet®) |
| Входной ток |
70 мА + (общий ток K-шины)/4 , 500 мА макс. |
| Пусковой ток |
ок. 2 , 5 x непрерывный ток |
| Рекомендуемый резервный предохранитель |
≤ 10 A |
| Блок питания K-шины |
1750 мА |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Возможное разделение |
500 V (силовой контакт/напряжение питания для шинного соединителя) |
| Режимы работы |
Битовый строб , опрос , циклический , изменение состояния (COS) |
| тип |
Коммуникационный адаптер |
| Масса |
ок. 150 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

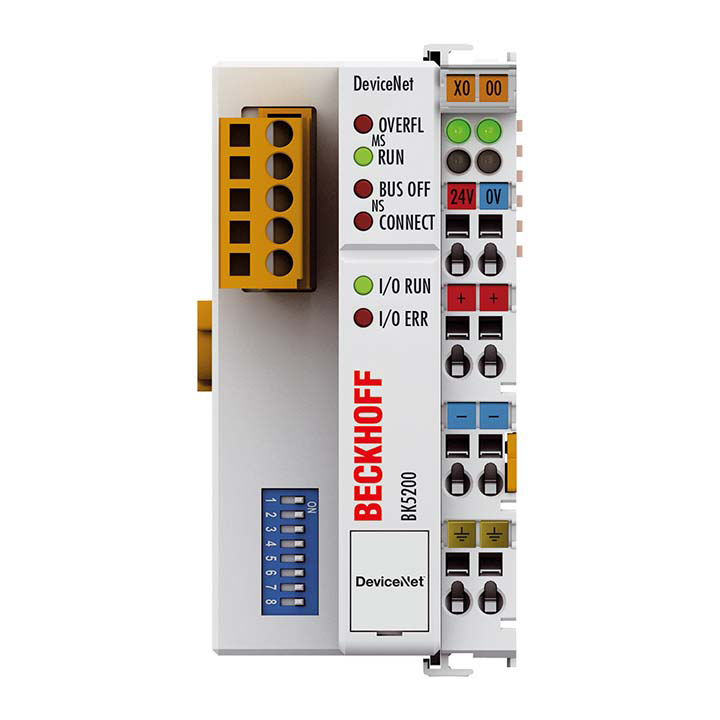

BK5200
Шинный соединитель BK5200 соединяет шинную систему DeviceNet® с модульно расширяемыми электронными клеммными колодками. Устройство состоит из шинного соединителя, любого количества клемм от 1 до 64 и конечного терминала шины.
Основанный на протоколе CAN шинный соединитель DeviceNet® также легко работает с другими устройствами DeviceNet® в сети. DeviceNet® основан на спецификациях объектов связи и сервисов обмена данными из области датчиков/исполнительных устройств, согласованных специально для техники автоматизации. Шинные соединители поддерживают все типы связи ввода-вывода, описанные в DeviceNet®.
Шинные соединители и шинные клеммы можно параметрировать с помощью конфигурационного программного обеспечения KS2000 на ПК. Ввод в эксплуатацию также возможен без KS2000. Соответствующие файлы EDS доступны для инструментов настройки DeviceNet®.
