| Статус продукта |
Серийная поставка |
|---|---|
| текущая нагрузка |
– |
| Индикатор питания |
– |
| Неисправный светодиод |
– |
| Тип/количество периферийных сигналов |
зависит от автобусного соединителя |
| Макс. количество байтов полевой шины |
зависит от автобусного соединителя |
| Длина между станциями |
макс. 5 m между KL9020 и KL9050 |
| Шинный интерфейс |
1 разъем RJ45 |
| Пусковой ток |
– |
| Потребление тока K-Bus |
обычно 70 мА |
| Блок питания K-шины |
– |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Номинальное напряжение |
– |
| Возможное разделение |
500 V (силовой контакт/напряжение питания/K-шина) |
| Подключение экрана |
– |
| Электрическое подключение к монтажной рейке |
– |
| конфигурация |
нет , автоматический |
| Особые свойства |
Конечная клемма для расширения K-bus , до 31 KL9050 |
| Масса |
ок. 45 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

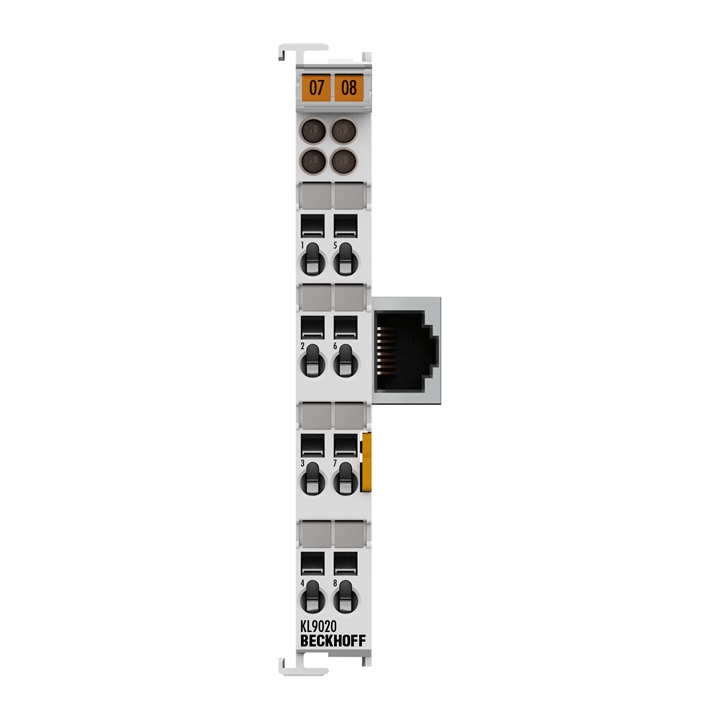

KL9020
Конечная клемма расширения K-bus KL9020, как и стандартная оконечная клемма KL9010, вставляется в конец клеммной колодки шины и замыкает ее. KL9020 предлагает возможность подключения кабеля Ethernet со штекером RJ45. Сигналы K-bus реализованы на RS485; Питание осуществляется через K-bus. KL9020 образует функциональную единицу вместе как минимум с одним KL9050. Помимо подачи напряжения питания 24 V и подключения кабеля Ethernet никаких дополнительных работ по параметрированию и настройке не требуется. Шинный соединитель выполняет все задачи по диагностике и вводу в эксплуатацию.
Характеристики
