| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
2-проводной |
| Количество выходов |
4 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Выходной ток макс. |
0 , 5 A (устойчивость к короткому замыканию) на канал |
| Ток короткого замыкания |
< 2 A |
| Энергия выключения (инд.) макс. |
< 150 мДж/канал |
| Защита от обратной полярности |
Да |
| Возможное разделение |
500 V (K-Bus/напряжение возбуждения) |
| Силовые контакты потребления тока |
тип. 30 мА + нагрузка |
| Потребление тока K-Bus |
обычно 9 мА |
| Ширина на изображении процесса |
4 выхода |
| конфигурация |
нет адреса или настройки конфигурации |
| Масса |
ок. 70 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

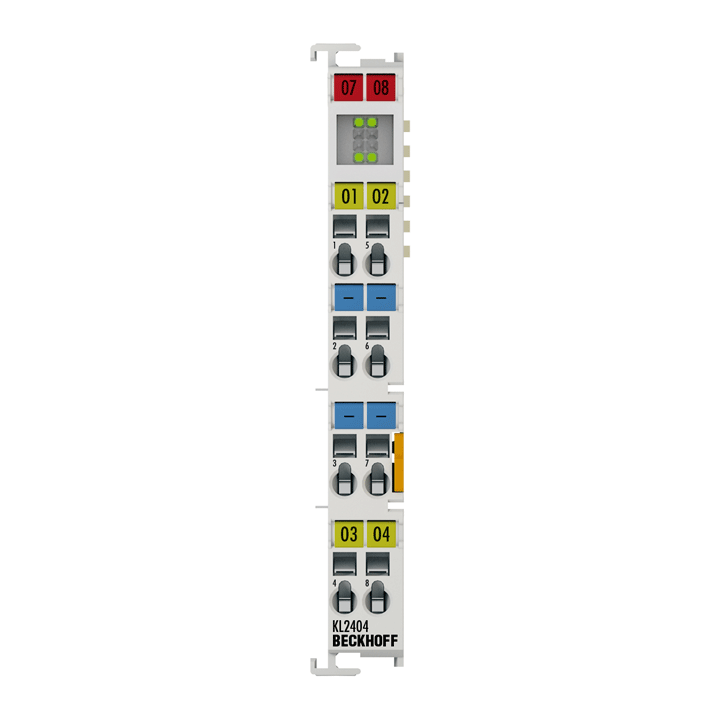

KL2404
Клемма цифрового выхода KL2404 гальванически развязывает двоичные сигналы управления 24 В на исполнительные механизмы. Шинный терминал содержит четыре канала, состояние сигнала которых отображается светодиодами. 4-канальный шинный терминал обеспечивает прямое подключение четырех 2-проводных датчиков. Имеется четыре точки подключения заземления.
Характеристики
