| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
2-проводной |
| Количество выходов |
4 х Н-мостовая схема |
| Номинальное напряжение |
0…24 V AC/DC |
| Выходной ток макс. |
2 A на канал |
| Напряжение пробоя |
80 V |
| Импульсный ток |
5 A (100 ms) , < 50 A (10 ms) |
| Возможное разделение |
500 V (K-Bus/напряжение возбуждения) |
| Скорость включения |
тип. 235 ms , макс. 300 ms |
| Скорость выключения |
тип. 30 ms , макс. 50 ms |
| О сопротивлении |
обычно 0 , 03 Ом |
| Потребление тока K-Bus |
100 мА |
| Ширина на изображении процесса |
8 выходов |
| Масса |
ок. 50 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE |

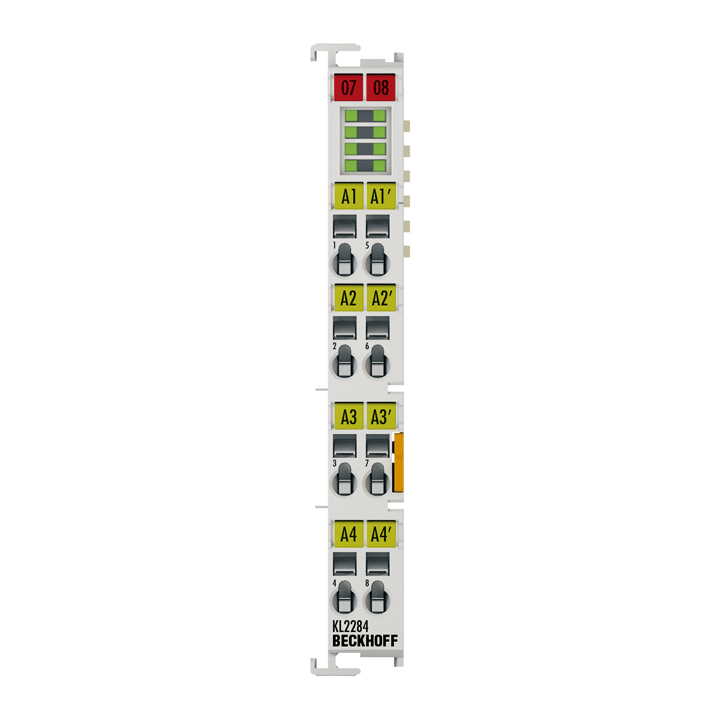

KL2284
Выходная клемма KL2284 переключает нагрузки в выбираемой полярности. Поэтому двигатели постоянного тока можно использовать в обоих направлениях вращения. При двух выходных битах на канал включается одна полярность. Блокировка предотвращает одновременное включение обоих направлений. Современные силовые полупроводники обеспечивают безопасное и износостойкое переключение при минимальных размерах. Высокие пусковые токи и токи короткого замыкания KL2284 сравнимы с прочными реле; количество циклов переключения практически не ограничено.
Характеристики
