| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
4 |
| Входы подключения |
M12 , прикручиваемый |
| Напряжение сигнала |
-10/0…+10 V |
| Внутреннее сопротивление |
> 100 kОм |
| Синфазное напряжение UCM |
макс. 35 V |
| разрешение |
16 Bit (для диапазона 0…10 В: разрешение 15 Bit) |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Время перехода |
250 ms , настраивается до 5 ms |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Входной фильтр |
настраиваемый |
| Питание датчиков |
от напряжения нагрузки UP |
| Потребление тока из США (без тока датчика) |
55 мА |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Ширина на изображении процесса |
Вход: 4 x 16-битные данные (4 x 8-битные данные управления/статуса опционально) |
| Возможное разделение |
Каналы/напряжение управления: 500 V , между каналами: нет , напряжение управления/полевая шина: да , по IP-каналу |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

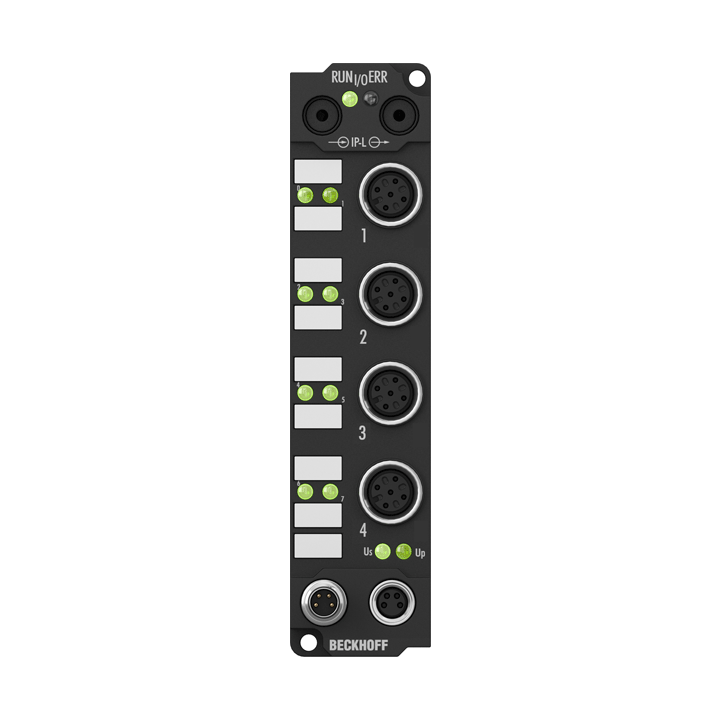

IE3102
Модуль аналогового ввода IE3102 обрабатывает сигналы в диапазоне от -10 до +10 V. Напряжение оцифровывается с разрешением 16 Bit и гальванически изолированно передается на устройство автоматизации верхнего уровня. Четыре входных канала являются дифференциальными входами и имеют общий внутренний потенциал земли. Подаваемое напряжение нагрузки (свободно выбираемое до 30 V постоянного тока) подается для питания датчика. Таким образом, напр. Б. Измерительный потенциометр с 10 V постоянного тока может питаться от внешнего источника напряжения.
Сборка имеет широкий набор функций, при этом значения по умолчанию выбраны так, что настройка обычно не требуется. Входные фильтры и соответствующее время преобразования можно регулировать в широком диапазоне; Доступно несколько форматов вывода данных. При необходимости масштаб входов можно изменить; Также доступен автоматический контроль предельных значений. Параметры можно задать либо через полевой шине, либо с помощью программного инструмента KS2000.
