| Статус продукта |
Серийная поставка |
|---|---|
| Количество выходов |
16 |
| Выходы подключения |
Розетка D-Sub , 25-контактная , UNC4-40 |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Номинальное выходное напряжение |
24 V DC (-15 %/+20 %) |
| Выходной ток макс. |
0 , 5 A на канал , индивидуальная защита от короткого замыкания , ∑ 4 A |
| Ток короткого замыкания |
макс. 1 , 5 A |
| Потребляемый ток, напряжение нагрузки |
обычно 30 мА |
| Потребление тока из США (без тока датчика) |
25 мА |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Ширина на изображении процесса |
16 выходов , 16 входов (диагностика) опционально: управление/статус |
| Возможное разделение |
Каналы/управляющее напряжение: нет , между каналами: нет , управляющее напряжение/полевая шина: да , по IP-каналу |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

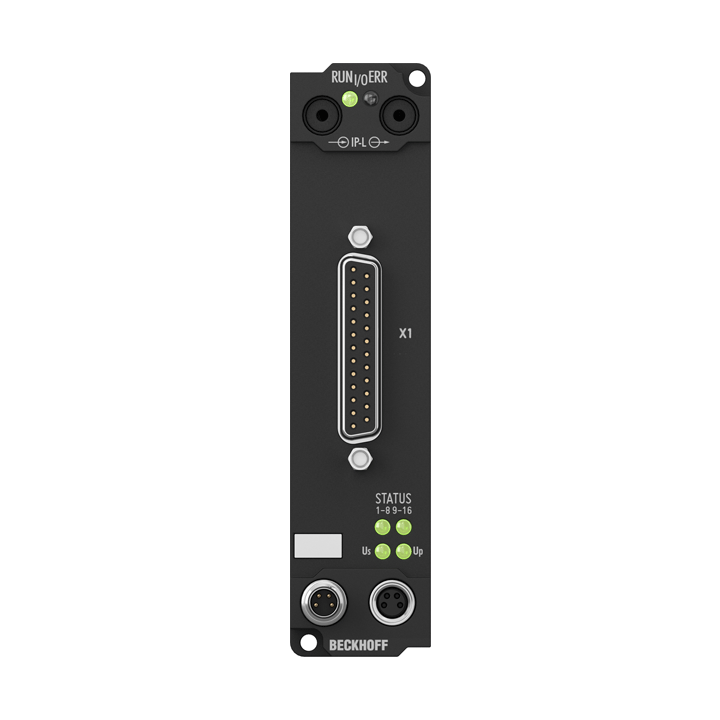

IE2808
Модуль цифрового вывода IE2808 передает двоичные сигналы управления устройства автоматизации на исполнительные механизмы на уровне процесса. Шестнадцать выходов обрабатывают токи нагрузки до 0,5 A каждый, при этом общий ток ограничивается 4 A. Это делает эти модули особенно подходящими для приложений, в которых не все выходы активны одновременно или в которых не всем исполнительным устройствам требуются сигнальные токи от 0,5 A. Короткое замыкание на выходе обнаруживается и передается на уровень управления. Состояние сигнала отображается группами с помощью светодиодов. Подключение сигнала осуществляется через 25-контактный разъем D-Sub. Все выходы защищены от короткого замыкания, обратной полярности и допускают диагностику.
Вариант IE2808-0001 запускается после ошибки, например. Б. Короткое замыкание на выходе, автоматически включается снова. IE2808 ожидает сброса ошибки ведущим устройством (байт CTRL).
