| Статус продукта |
Серийная поставка |
|---|---|
| коммуникация |
IO-Link |
| Интерфейсы |
1 штекер M12 , код A |
| Стоимость трансфера |
230 , 4 кбод (COM 3) |
| Версия спецификации |
IO-Link V1.1 , класс B |
| Количество каналов |
2 аналоговых выхода + 2 аналоговых входа |
| Количество выходов |
2 |
| Количество входов |
2 |
| Подключение входов/выходов |
M12 , прикручиваемый |
| Тип сигнала |
-10/0…+__ДЕРЖАТЬ_0__ , 0/4…20 мА , параметрируется для каждого канала |
| груз |
> 5 kОм , <500 Ом |
| Внутреннее сопротивление |
Ввод: > 200 kΩ , тип. 85 Ом + напряжение диода |
| разрешение |
16 Bit (включая знак) |
| Входной фильтр частоты среза |
5 kHz |
| Время перехода |
Вход: ~ 100 мкс , выход: ~ 40 мкс |
| Ошибка измерения/неопределенность |
< 0 , 1% (от конечного значения диапазона измерения) |
| Возможное разделение |
L+/P24: да |
| Текущее потребление |
тип. 100 мА тип. из Л+ |
| Особые свойства |
Комбинированный модуль , ток или напряжение можно параметрировать для каждого канала. |
| Масса |
ок. 265 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

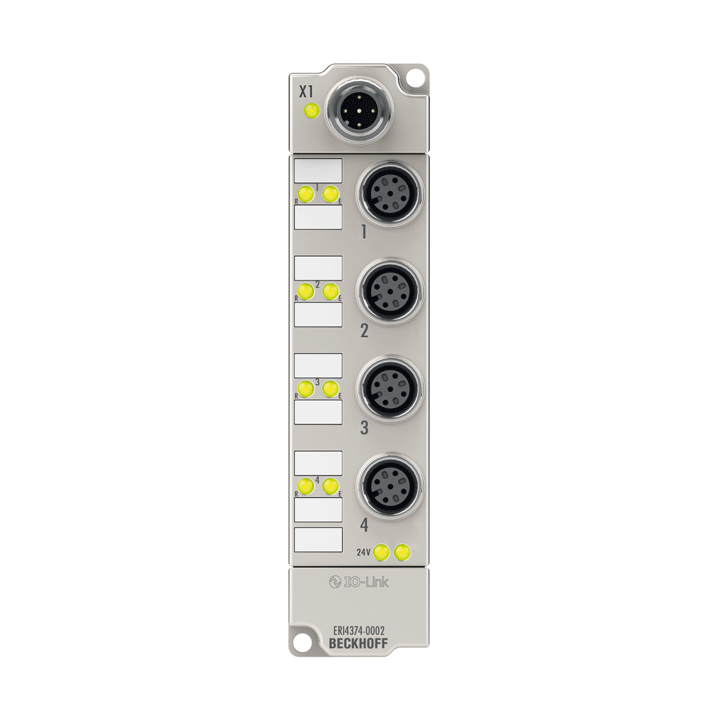

ERI4374-0002
Блок IO-Link ERI4374-0002 имеет 2 аналоговых входа и 2 аналоговых выхода, которые можно индивидуально параметрировать так, чтобы они обрабатывали или генерировали сигналы в диапазоне от -10 до +10 V или в диапазоне 0/4…20 мА. Сигналы тока разрешаются с помощью 16 Bit, а сигналы напряжения также разрешаются с помощью 16 Bit со знаком. На выходы напряжение или выходной ток подаются гальванически изолированно на уровень процесса с разрешением 15 Bit (по умолчанию). Два выходных канала имеют общий потенциал земли с источником постоянного тока 24 V. ERI4374-0002 — это устройство класса B, т.е. h. Для подключения необходим 5-жильный кабель.
Коробочные модули IO-Link в литом под давлением цинковом корпусе могут использоваться в чрезвычайно сложных промышленных и технологических условиях. Благодаря полностью литой металлической поверхности серия ERI идеально подходит для удовлетворения повышенных требований к упругости и стойкости, например, к брызгам при сварке.
